背景
在前一篇文章《一次内存诊断，让资源利用率提升40%：揭秘隐式内存治理》[1]中，我们系统性地剖析了云原生环境中隐性内存开销的诊断方法，通过SysOM系统诊断实现了对节点/Pod级由文件缓存、共享内存等系统级内存资源异常消耗的精准定位。
然而，部分场景下内存异常仍可能源于应用进程本身的内存申请，但是对于应用内存泄漏问题，尽管是应用的开发者，也需要投入大量的精力去利用对应语言的内存分析工具去找出根因；以Java应用为例，当传统线下IDC集群中的Java应用完成云原生架构转型后，伴随容器化封装与资源配额管控的实施，用户普遍反馈Java应用Pod出现持续性内存超限及Kubernetes OOMKilled事件。这一系列现象主要集中在三个关键矛盾点：
- 容器内存监控与JVM堆内存的显著差异
Pod内存占用常超出JVM堆内存（含堆外内存）数倍，形成"消失的内存"谜团 - 容器化改造后的OS兼容性问题
同一业务系统在切换OS或容器化后，出现内存占用模式突变 - 工具链覆盖盲区
传统Java内存分析工具无法覆盖JNI内存、LIBC内存等非JVM内存区域
为此，云监控2.0[2]中的SysOM系统诊断对应用内存进一步深挖，结合应用和操作系统的角度实现对主机、容器运行时及具体的Java应用进程进行内存占用拆解，快速有效地识别出Java内存占用的元凶
Java内存全景分析

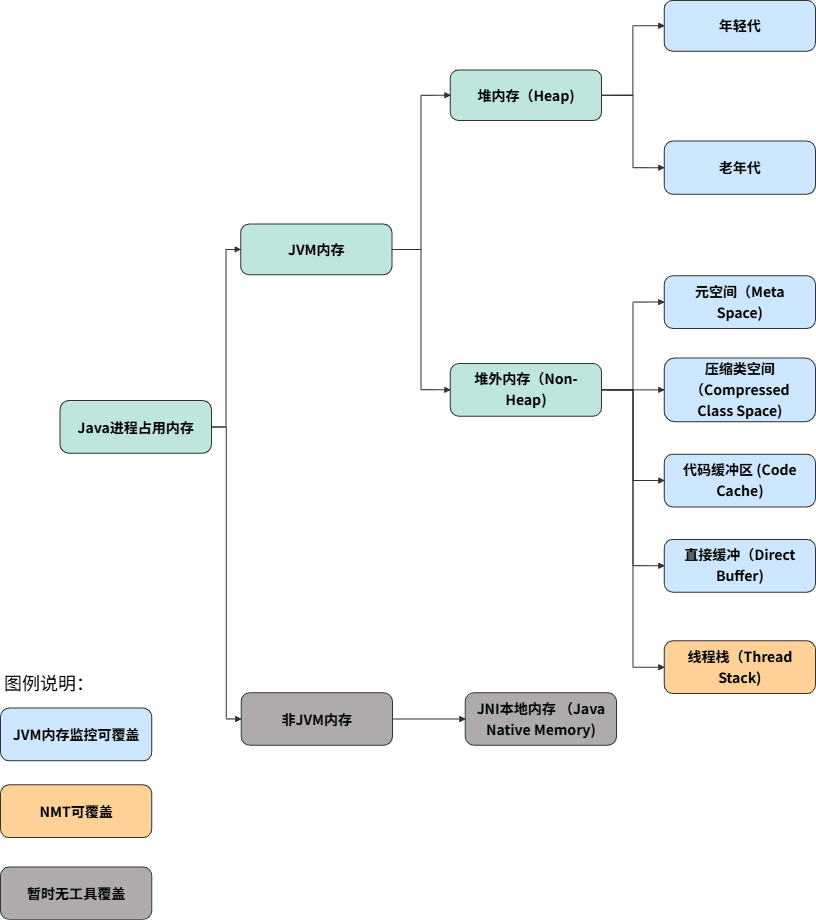

为了找出消失的内存，我们首先要了解Java进程的主要内存组成以及现有工具和监控主要覆盖的部分；如下图所示可分为：
JVM内存
- 堆内存：可通过-Xms/-Xmx参数控制，内存大小可通过memorymxbean等获取。
- 堆外内存：包括元空间、压缩类空间、代码缓冲区、直接缓冲、线程栈等内存组成；它们分别可以通过-XX:MaxMetaspaceSize（元空间）、-XX:CompressedClassSpaceSize （压缩类空间）、 -XX:ReservedCodeCacheSize（ 代码缓冲区）、-XX:MaxDirectMemorySize (直接缓冲)、-Xss（线程栈）参数限制。
非JVM内存：
- JNI本地内存：即通过本地方法接口调用C、C++代码（原生库），并在这部分代码中调用C库（malloc）或系统调用（brk、mmap）直接分配的内存。
Java常见“内存泄漏”
JNI内存泄漏
经过上一章中对Java内内存全景的分析，其实已经可以揭开第一个容易造成内存黑洞的隐藏Boss-JNI内存，因为这部分内存暂时没有工具可以获取其占用大小。
通常来说，编写相关业务代码的同学会认为代码中没有使用本地方法直接调用C库，所以不会存在这些问题，但是代码中引用的各种包却有可能会使用到JNI内存，比如说经典的使用ZLIB 压缩库不当导致的JNI泄漏问题[3]
LIBC内存管理特性

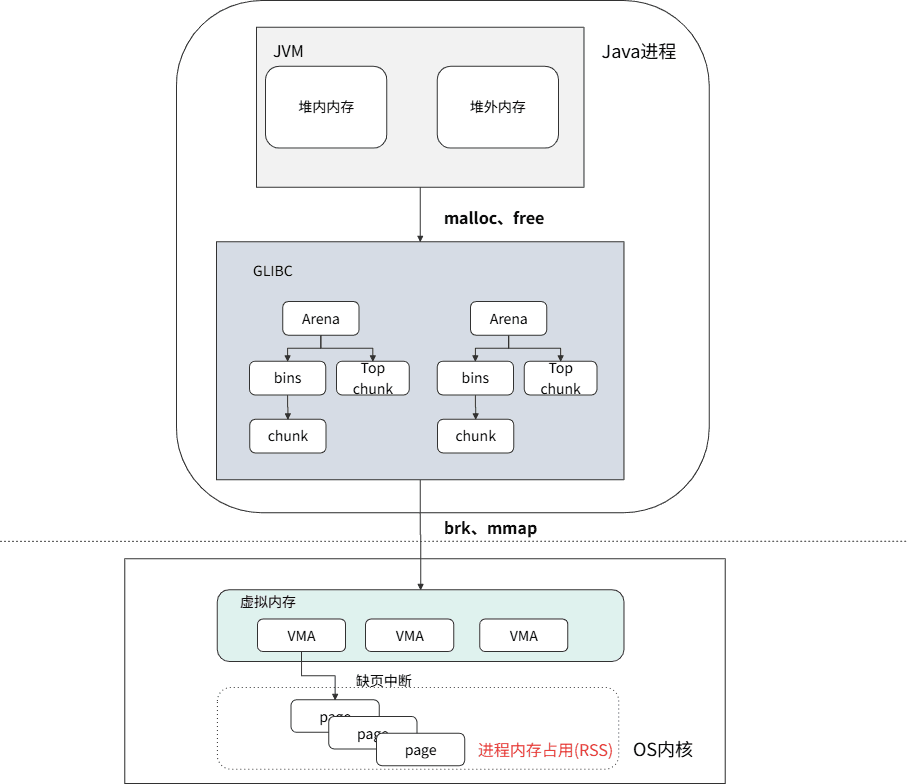

JVM向OS申请内存的中间，还存在着一层中间层-C库，JVM调用malloc、free申请/释放内存的过程中其实还要经过这一个二道贩子；以gibc中默认的内存分配器ptmalloc为例glibc的ptmalloc内存分配器存在以下特征：
- Arena机制：每个线程维护64M Arena，多线程场景下易产生内存碎片
- Top Chunk管理：内存空洞导致无法及时归还OS
- Bins缓存策略：JVM释放的内存暂存于bins中，造成统计偏差[4-5]
Linux透明大页（THP）影响
在OS层，Linux中的透明大页（Transparent Huge Page）机制也是造成JVM内存和实际内存差异的一大元凶。简单来说，THP机制就是OS会将4kb页变成2M的大页，从而减少TLB miss和缺页中断，提升应用性能，但是也带来了一些内存浪费。如应用申请了一段2M的虚拟内存，但实际只用了里面的4kb，但是由于THP机制，OS已经分配了一个2M的页了[6];
SysOM Java内存诊断实践：
下面将以汽车行业客户在从线下idc集群迁移至云上ACK集群时遇到的由于JNI内存泄漏导致Pod频繁OOM为例，介绍如何通过云监控2.0的SysOM系统诊断来一步步找出Java内存占用的元凶
诊断使用限制：
- 目前仅支持openJDK 1.8以上版本
- 使用JNI内存Profiling功能需要至操作系统控制台先对实例进行纳管[3]，有一定的资源和性能开销（内存占用根据符号大小最高达300MB）
C2 compiler JIT 内存膨胀案例
案例背景
某汽车客户在ACK集群迁移过程中，多个Java服务Pod出现偶发性OOM。特征表现为：
- Pod内存接近限制时触发OOM
- JVM监控显示内存正常
- 无明显请求异常或流量波动
排查过程：

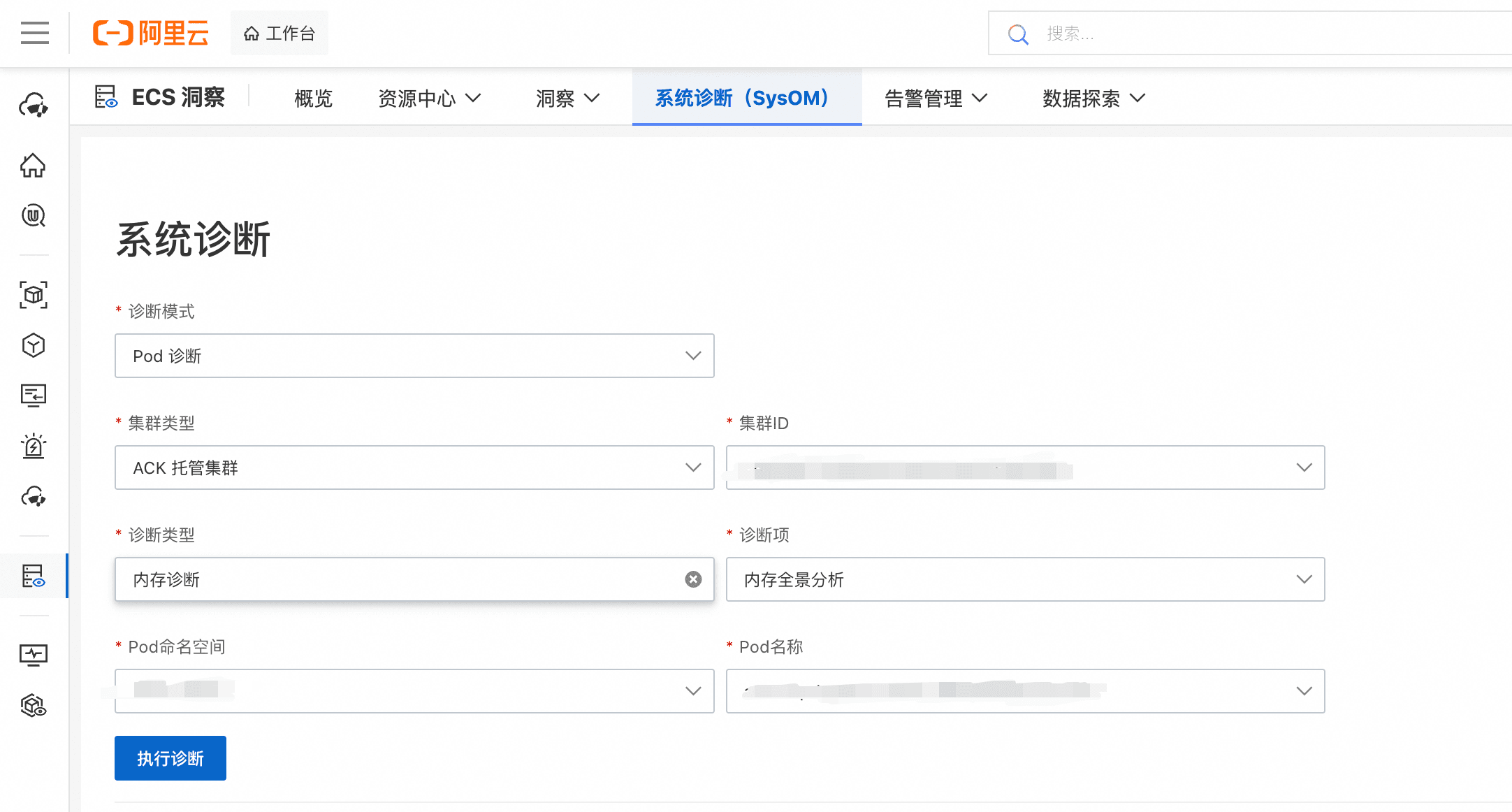

- 尝试在内存高水位时对Pod发起内存全景分析。

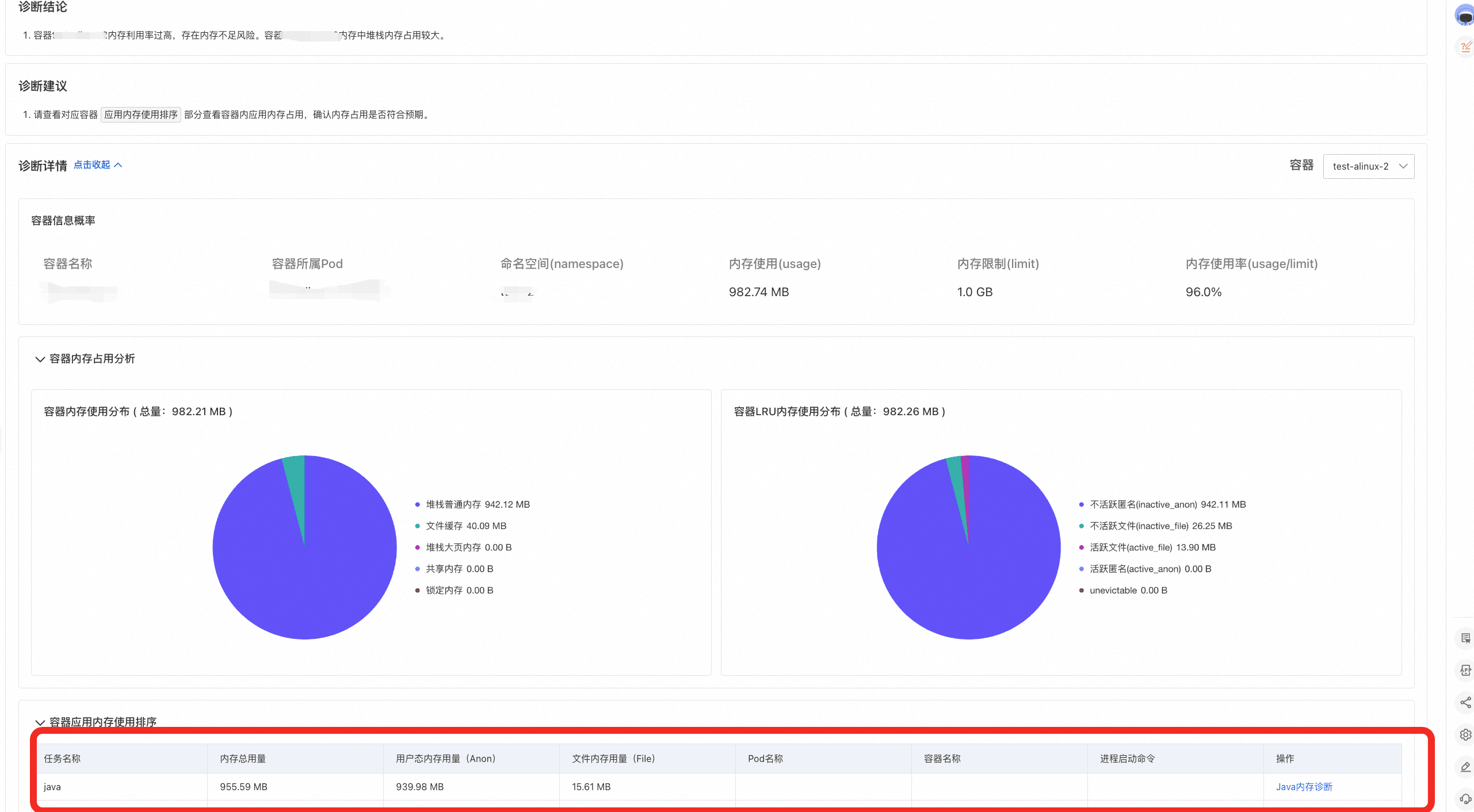

- 我们可以了解到当Pod中容器内存使用已经接近limit，从诊断结论和容器内存占用分析中，我们可以看到容器内存主要是由于Java进程内存占用导致

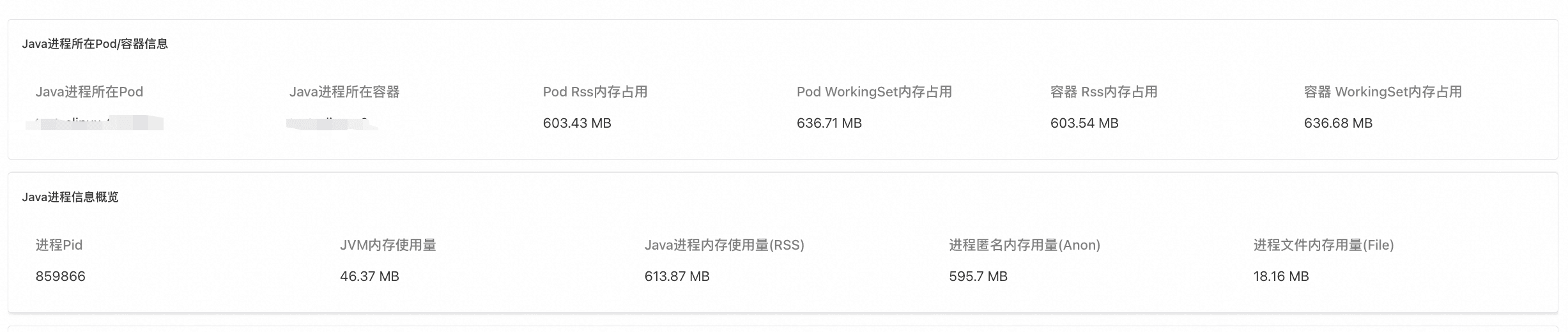

对Java进程发起内存分析，查看诊断报告。报告展示了Java进程所在Pod和容器的rss和WorkingSet（工作集）内存信息、进程Pid、JVM内存使用量（即JVM视角的内存使用量）、Java进程内存使用量（进程实际占用内存），进程匿名用量以及进程文件内存用量。

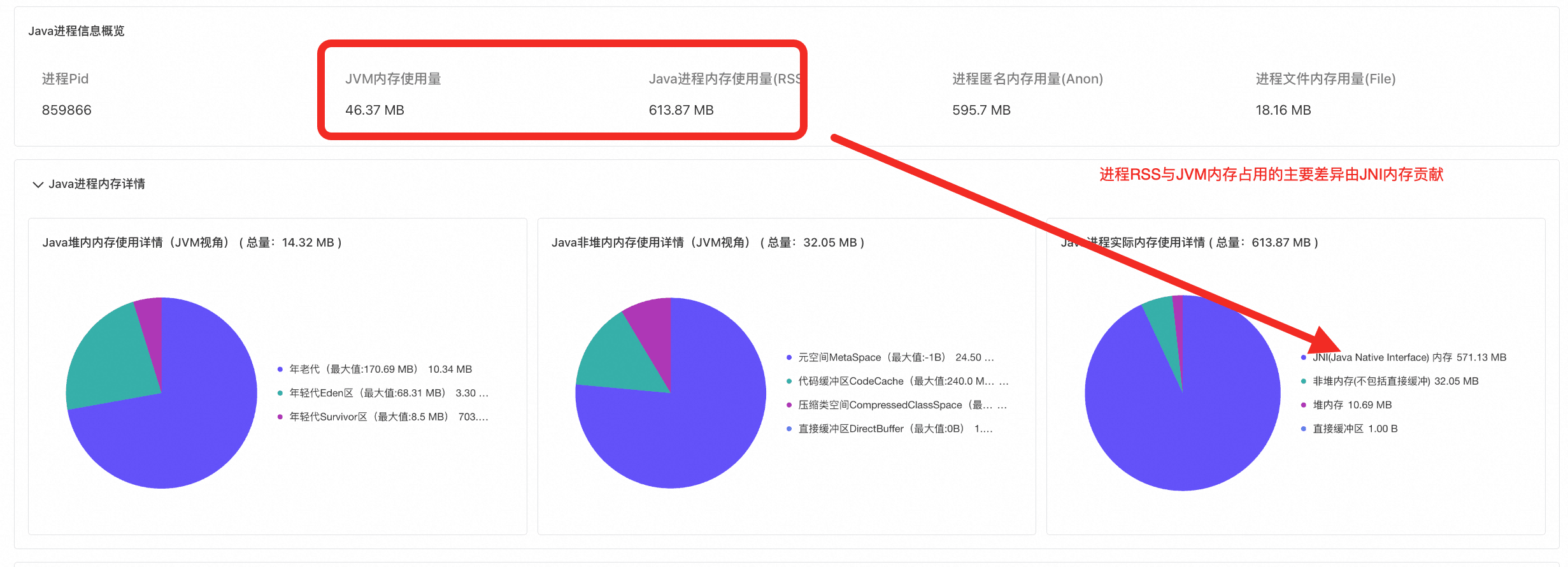

通过诊断结论和Java内存占用饼图我们可以发现，进程实际内存占用比JVM监控显示的内存占用大570M，全都由JNI内存所贡献[4]。

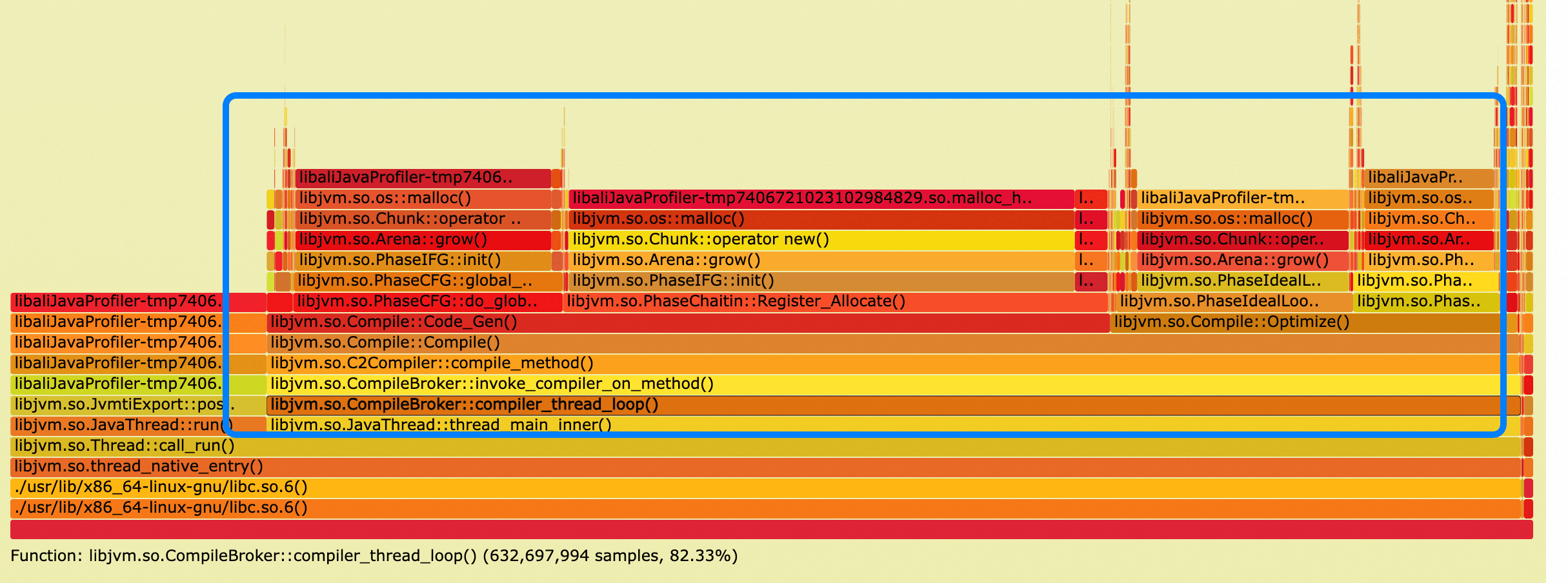

开启JNI（Java Native Interface）内存分配profiling，报告列出当前Java进程JNI内存分配调用火焰图，火焰图中为所有分配JNI内存的调用路径。（说明：由于是采样采集，火焰图中的内存大小不代表实际分配大小）。
- 从内存分配火焰图中，我们可以看到主要的内存申请为C2 compiler正在进行代码JIT预热；

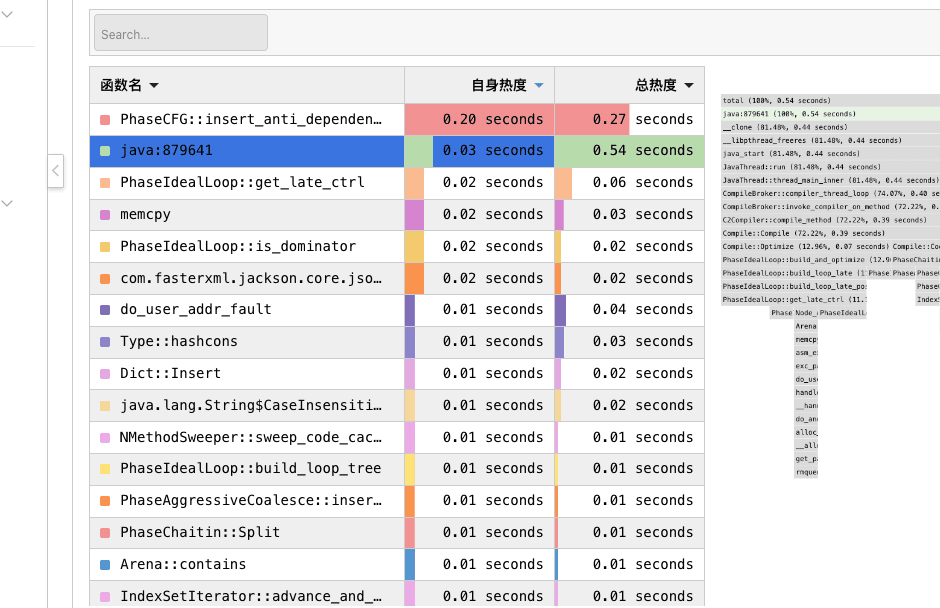

- 但是由于诊断的过程中没有发现pod有内存突增；所以我们进一步借助可以常态化运行的Java CPU热点追踪功能[5]尝试抓取内存升高时的进程热点，并通过热点对比[6]尝试对内存正常时的热点进行对比。

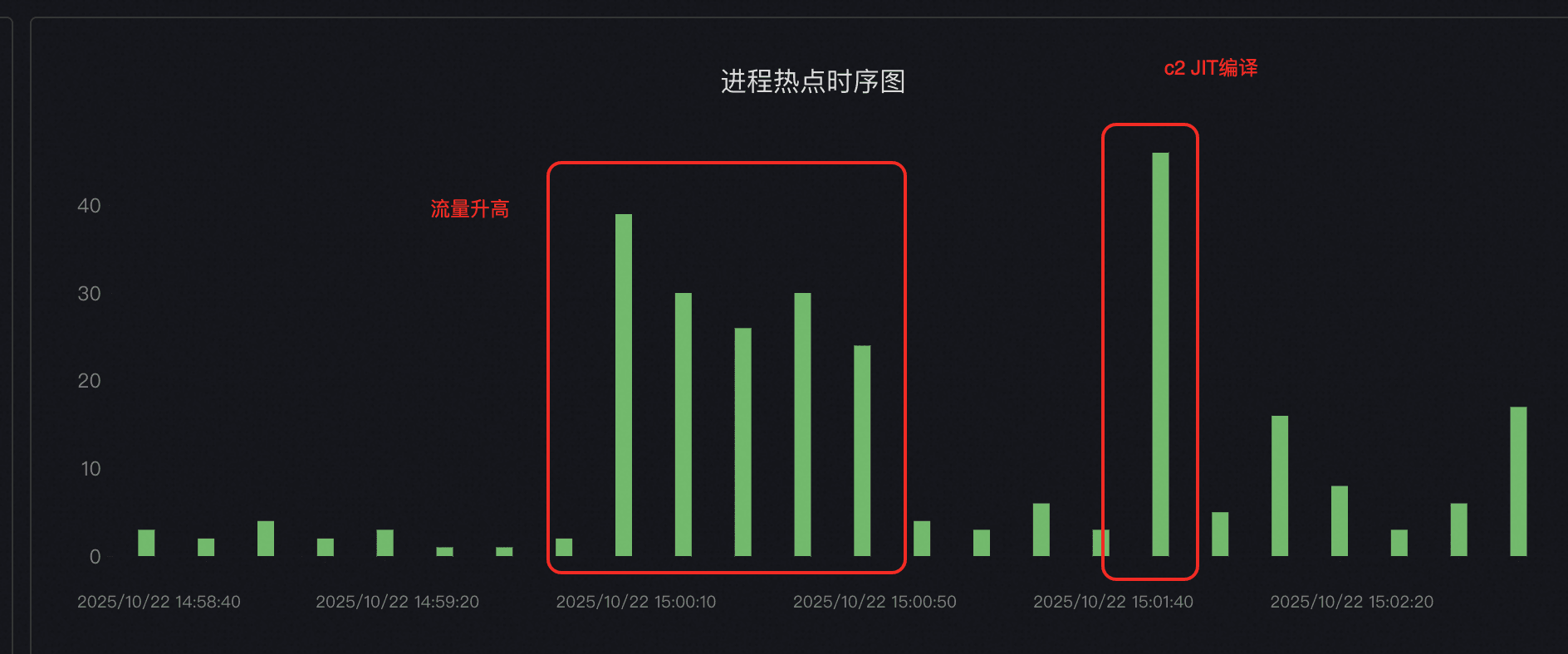

- 通过热点栈和热点分析对比，发现内存突增时间点的cpu栈也是c2 compiler的JIT栈，且c2 compiler热点前有部分业务流量突增，且业务代码使用了大量反射操作（反射操作会导致c2 compiler进行新的预热）。
结论和解决方案：
C2 compiler JIT过程申请JNI内存，且由于glibc内存空洞等原因导致申请内存放大且延时释放。
- 调整C2 compiler参数，让其编译策略更保守，可以尝试调整相关参数，观察内存消耗变化。
- 调整glibc环境变量MALLOC_TRIM_THRESHOLD_，让glibc及时将内存释放回操作系统。
总结
通过系统化的内存诊断方法，我们得以穿透JVM黑盒，揭示JNI、LIBC及OS层面的内存管理特性。阿里云操作系统控制台的内存全景分析功能，为容器化Java应用提供了从进程级到系统级的立体化诊断能力，帮助开发者精准定位内存异常根源，有效避免OOM事件的发生。
