用户说“App 卡死了”，你却查不到原因？可能是监控方式错了

背景介绍

用户在使用App时，通常会遭遇以下典型场景：

• 打开复杂页面时出现黑屏/白屏延迟
• 列表滑动时偶发性卡顿
• 图片加载时界面响应滞后
• 网络请求密集时出现操作卡死等现象

这些场景不仅出现在低端设备上，在中高端机型中同样存在。如果主线程无法响应用户的交互就会造成卡顿，卡顿时间比较长是比较影响App的功能和用户体验的。在移动应用开发中，卡顿问题也始终是影响用户体验的核心痛点。

通常情况下，导致主线程阻塞并引发卡顿的原因主要有以下几种：

• 繁重的UI渲染： 当界面包含复杂的视图层级、大量的图文混排内容时，计算布局和绘制到屏幕上的工作量会急剧增加，超出单次刷新周期的处理能力。
• 主线程同步网络请求： 在主线程中发起同步的网络调用，意味着整个应用必须等待网络数据返回后才能继续执行，期间无法响应任何用户操作。
• 大量的文件读写（I/O）： 在主线程上直接进行大规模的数据读取或写入操作，例如读写数据库或本地文件，会因为磁盘速度的限制而消耗大量时间。
• 高负荷的计算任务： 将复杂的算法或大量数据的处理逻辑直接放在主线程执行，会导致CPU持续处于高占用状态，无暇顾及UI事件。
• 线程锁使用不当： 当主线程需要等待其他线程释放某个锁资源时，它会被挂起，如果等待时间过长，便会造成卡顿。在极端情况下，不同线程间的相互等待还会引发“死锁”，导致应用彻底无响应。

由于这些问题的偶发性和环境依赖性，传统的线下调试手段往往难以奏效。为了能够精确、高效地定位并解决这些线上卡顿，我们进行一些卡顿监控技术的探索。

主流卡顿监控方案

在iOS开发中，以下是几种常见的主流卡顿监控方案：

• Ping线程方案
• FPS监控方案
• RunLoop监控方案

Ping线程方案简介

Ping线程方案的核心思想是：

• 创建一个子线程，通过子线程来“探测”主线程的响应能力。
• 子线程每次 ping 主线程时设置标记位为YES，然后派发任务到主线程中，主线程把标记位设置为NO。
• 子线程sleep指定时间，超时后判断标记位是否设置为NO，如果没有说明主线程发生了卡顿。

如下图所示：

关键实现步骤：

1. 创建子线程：启动一个独立的监控线程。
2. 定时派发任务：子线程定期向主线程派发一个简单的任务，并设置一个等待标记。
3. 等待主线程响应：主线程执行该任务时，会回调子线程，并清除等待标记。
4. 超时判断：如果子线程在派发任务后的一小段时间内，发现等待标记仍未被清除，则判定主线程卡顿。
5. 捕获与上报：执行堆栈捕获和上报流程。

Ping线程的方案逻辑相对比较简单，也比较容易理解。但精度较差，Ping之间可能存在漏查的情况。同时，Ping线程会不停唤醒主线程RunLoop，也会存在一定的性能损耗。

FPS监控方案简介

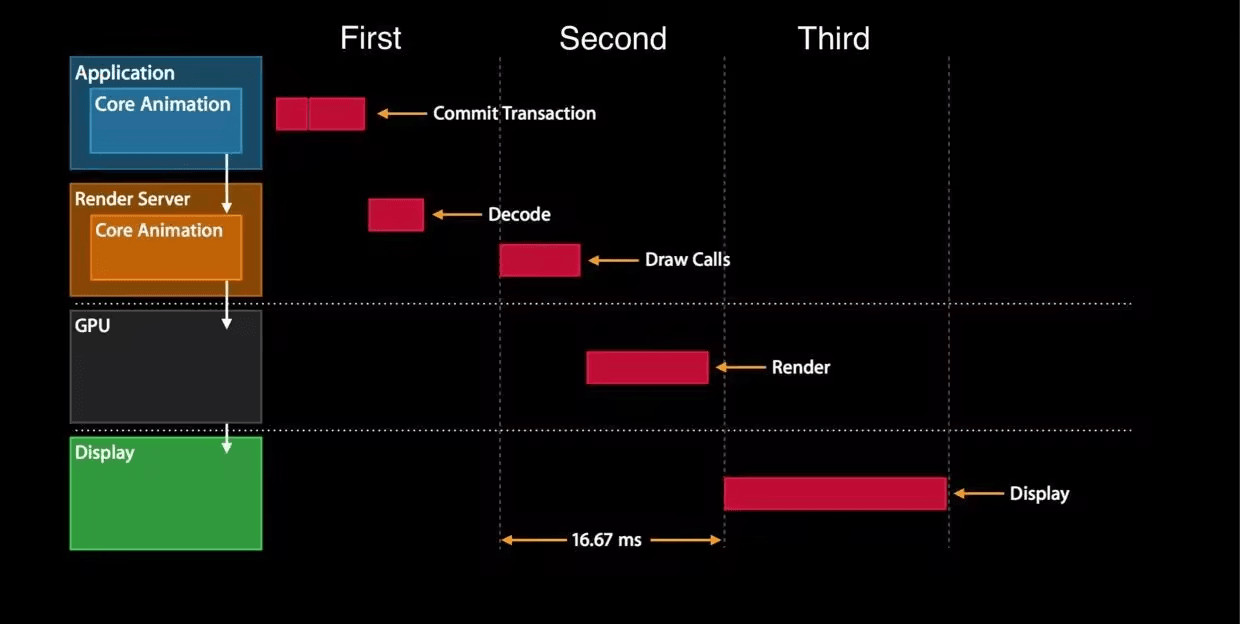

通常情况下屏幕会保持60Hz/s的刷新速度（新的iOS设备甚至会保持120Hz/s的刷新速度），每次刷新时会发出一个屏幕刷新信号，CADisplayLink允许开发者注册一个与刷新信号同步的回调处理。

我们可以通过计算它1秒内调用多少次来查看界面的流畅度。虽然CADisplayLink更轻量，但需要在CPU稍微清闲时才能够回调，严重卡顿的堆栈获取不一定及时，并且就算50fps以下通过肉眼来看也是连贯的。所以，简单的通过监控FPS很难确定是否出现了卡顿问题。

RunLoop方案简介

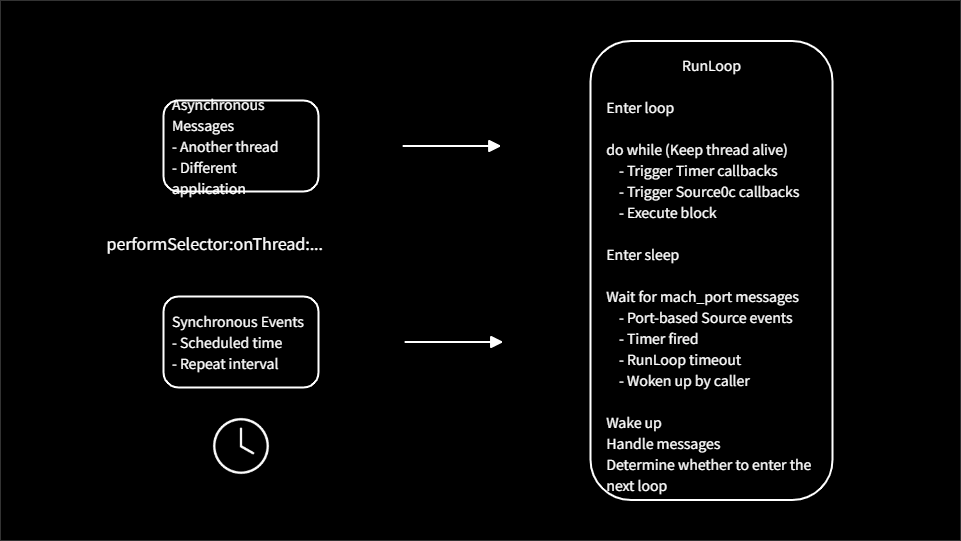

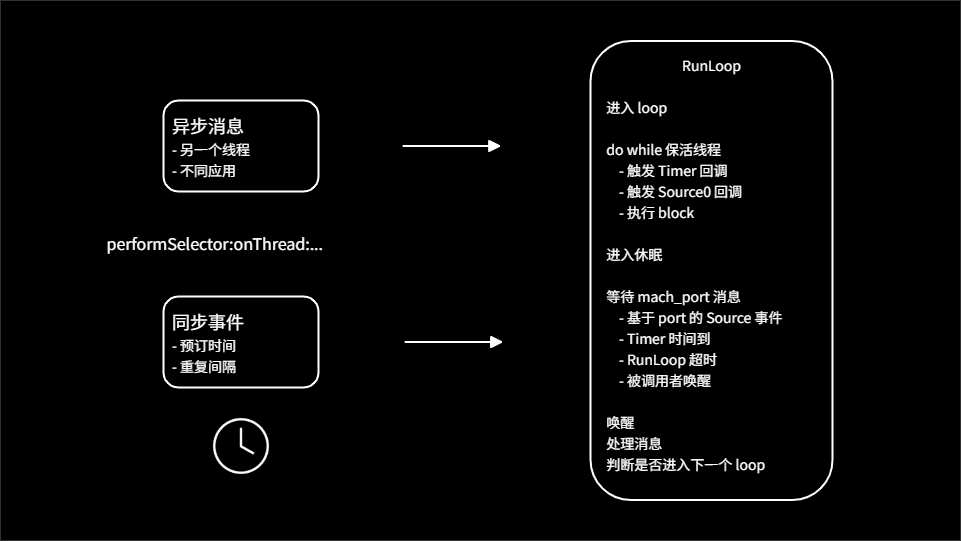

基于RunLoop的监控方案，是目前比较主流的可用于生产环境的监控方案。其原理是利用CFRunLoopObserver来观察主线程RunLoop的状态变化。这里通过引用戴铭关于RunLoop原理的图，来对RunLoop方案的原理进行简单介绍：

• 通知 observers: RunLoop 即将开始“进入loop”
• 随后，会开启一个do while来保活线程
  • 通知 obersers：RunLoop 会触发Timer、Source0回调，紧接着执行加入的block
  • 如果 Source1 是 ready 状态，会跳转到“处理消息”流程
• 通知 observers：RunLoop 即将进入休眠状态
• 等待 mach_port 消息，以再次唤醒
  • 基于 port 的 Source 事件
  • Timer 时间到
  • RunLoop 超时
  • 被调用者唤醒
• 通知 observers：RunLoop 被唤醒
• 处理消息
• 继续下一个loop

基于RunLoop的方案实现中，一般会包含下面几个关键步骤：

1. 注册Observer：向主线程RunLoop注册Observer来监听其状态
2. 创建监控线程：用于监控主线程切换状态
3. 状态标记与超时判断：子线程根据RunLoop的状态变化来设置标记，并循环检测该标记是否在预设的阈值内被更新，否则判定为卡顿。
4. 堆栈捕获与上报：判定为卡顿时，捕获主线程的调用堆栈，并上报服务器进行分析。

基于RunLoop的方案能够精准捕获到由主线程阻塞导致的各类卡顿，适用于线上卡顿问题的监控和诊断分析。

方案对比

基于主流方案对比分析，三种性能监控策略分别聚焦不同维度，如下表：

• Ping线程方案通过子线程周期性探测主线程响应时间识别卡顿，但精度低于RunLoop方案。
• FPS监控作为全局性能指标，通过帧率波动反映应用流畅度并判断卡顿，却无法定位性能瓶颈。
• RunLoop方案则介入主线程事件循环机制，实现单次阻塞事件的毫秒级捕捉，可精准识别主线程阻塞源。

卡顿监控方案实现

卡顿监控方案的核心目标在于精准捕获并定位导致用户操作中断、体验显著下降的"阻塞型"卡顿。当卡顿发生时，不仅包括识别卡顿事件的发生，更需追溯具体代码行级的执行路径以定位问题根源。

相较于其他主流方案，RunLoop监控方案通过持续追踪主线程任务执行耗时，能够精确捕获卡顿事件并同步采集完整的上下文调用堆栈信息。尽管其技术实现复杂度较高，但考虑到可部署于线上环境，以及对卡顿根因的诊断价值，最终被选定为核心实现方案。

上文中已经对RunLoop的原理有过大致的介绍，下文中将主要介绍如何具体实现。

监控RunLoop状态

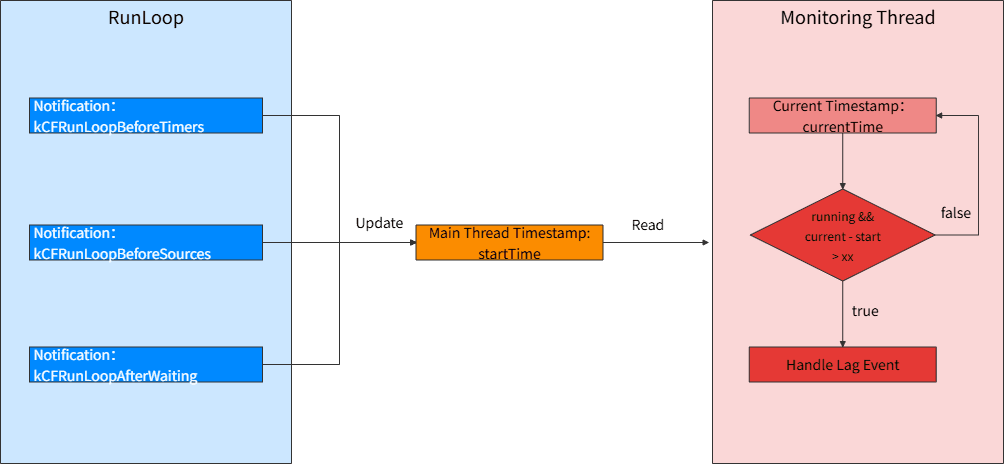

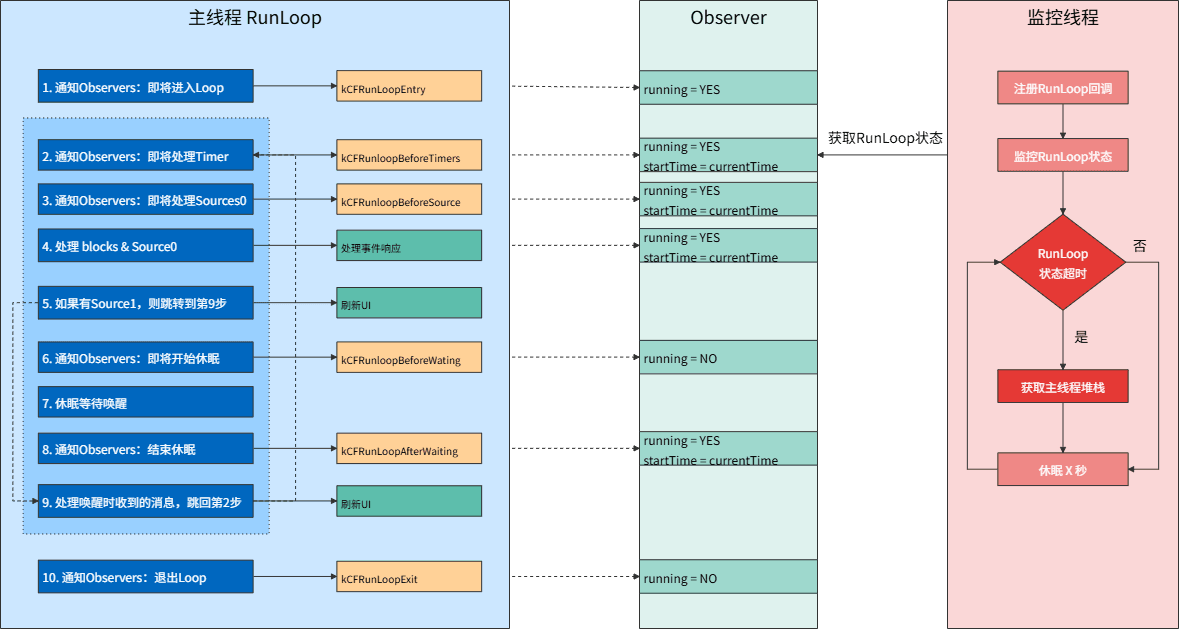

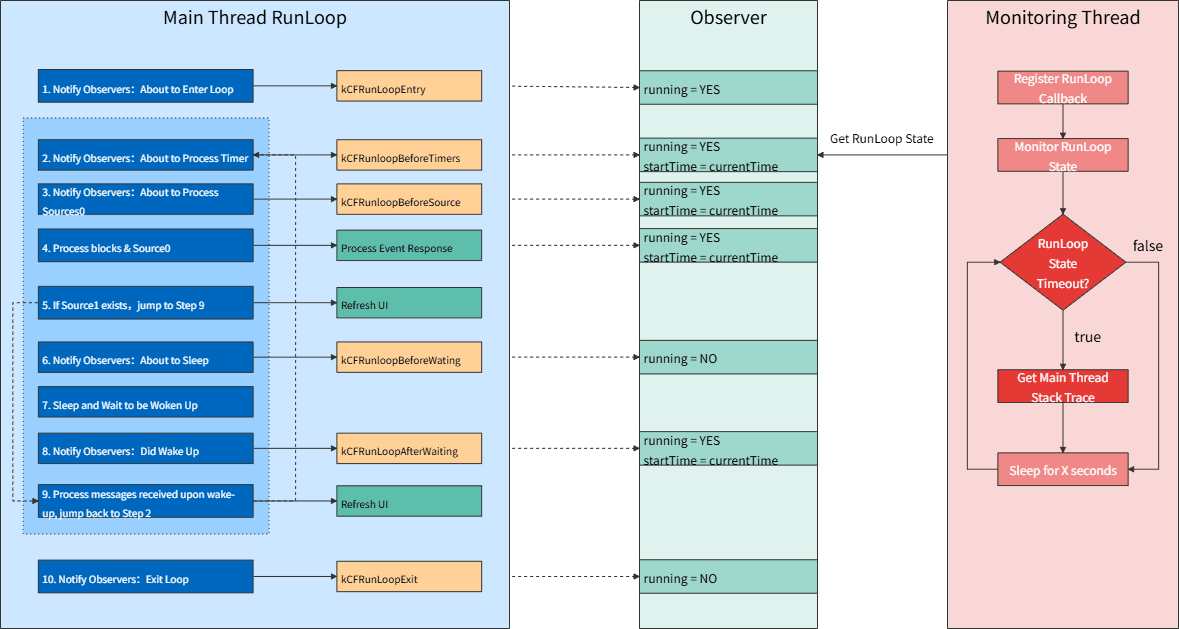

基于RunLoop实现卡顿监控方案，需要先监控RunLoop的状态切换。如下图，通过注册的Observer可以监听到主线程RunLoop状态的切换事件，并通过running和startTime来记录关联的状态和时间戳信息。监控线程通过读取running状态，以及startTime来判断是否产生了状态超时：

当主线程在执行某个任务的耗时较长时，RunLoop的状态切换就会延时。通过在子线程监控RunLoop关键状态之间的时间差，就可以判断主线程是否发生了阻塞。

方案实现中，

• 当Observer收到kCFRunloopBeforeTimers、kCFRunloopBeforeSource、kCFRunLoopAfterWaiting通知时，会把running状态置为YES，并通过startTime记录当前时间戳。
• 当Observer收到kCFRunloopBeforeWaiting和kCFRunLoopExit通知时，把running状态置为NO。
• 监控线程需要持续读取running状态和startTime时间戳，通过判断当前时间与startTime的差异来确定是否发生了卡顿，如下图：

堆栈提取

当RunLoop状态超时，即检测到卡顿时，需要提取主线程堆栈并保存到内存中。堆栈的提取方案基于业界知名的KSCrash实现。相比通过系统函数获取堆栈，通过KSCrash获取的堆栈可以配合dSYM进行符号还原，能够定位到具体的代码位置，而且性能消耗也不大。

耗时堆栈提取

当监控线程监测主线程RunLoop时，会获取主线程的线程快照作为卡顿堆栈。但是，这个主线程堆栈不一定是最耗时的堆栈，也不一定是导致主线程超时的主要原因。为了对这个问题进行优化，需要在检测到主线程发生卡顿时，通过对保存在循环队列中的堆栈进行回溯（间隔50ms获取一次），获取最近最耗时堆栈。

如上图所示，通过以下特征找出最近最耗时堆栈：

• 以栈顶函数为特征，栈顶函数相同的，整个堆栈就是相同的，如：
  • 堆栈A的栈顶调用函数为FuncA
  • 堆栈B的栈顶调用函数为FuncB
  • 栈顶函数FuncA与FuncB不同，因此堆栈A和堆栈B为不同的堆栈
• 获取堆栈间隔相同，堆栈的重复次数近似作为堆栈的调用耗时，重复越多耗时越多，如：
  • 堆栈A重复一次，近似耗时为50ms
  • 堆栈B重复一次，近似耗时为50ms
  • 堆栈C重复三次，近似耗时为150ms
  • 堆栈C为最耗时堆栈
• 重复次数相同的堆栈中，取最近的一个作为最耗时堆栈

监控线程退火算法

卡顿检测机制在无异常场景下性能开销可忽略，但遭遇持续数秒级卡顿时，频繁采集主线程堆栈信息时将引发显著性能损耗。且连续重复的堆栈记录无分析价值，完全没有必要。为了降低卡顿监测带来的性能损耗，SDK采用了退火算法递增时间间隔，避免因同一个卡顿问题带来的性能问题。

• 每次子线程检测到主线程卡顿，会先获取主线程的堆栈，并保存到内存中
• 把获得的主线程堆栈与上次卡顿获得的线程堆栈进行比对
  • 不同：获得当前线程快照并写入到文件
  • 相同：跳过，并按照斐波那契数列把检测时间递增，直到没有卡顿或卡顿堆栈不同

以上算法可以避免同一个卡顿写入多个文件的情况，避免检测线程遇到主线程卡死的情况下，不断写线程快照文件。

性能开销

任何一个监控工具的首要原则是不能影响被监控对象的性能。因此，我们还需要测量基于 RunLoop 的卡顿监控方案对应用性能的实际影响。性能测量的核心是进行A/B对比测试。我们需要准备两个几乎完全相同的App版本：

• A版本（基准版本）：卡顿监控功能完全禁用。
• B版本（监控版本）：卡顿监控功能完全开启。

然后在完全相同的设备和环境下，对这两个版本执行相同的操作，并测量关键性能指标的差异。这个差异就是卡顿监控带来的性能开销。

测试设备：iPhone 12 Pro

测试系统：iOS 18.7

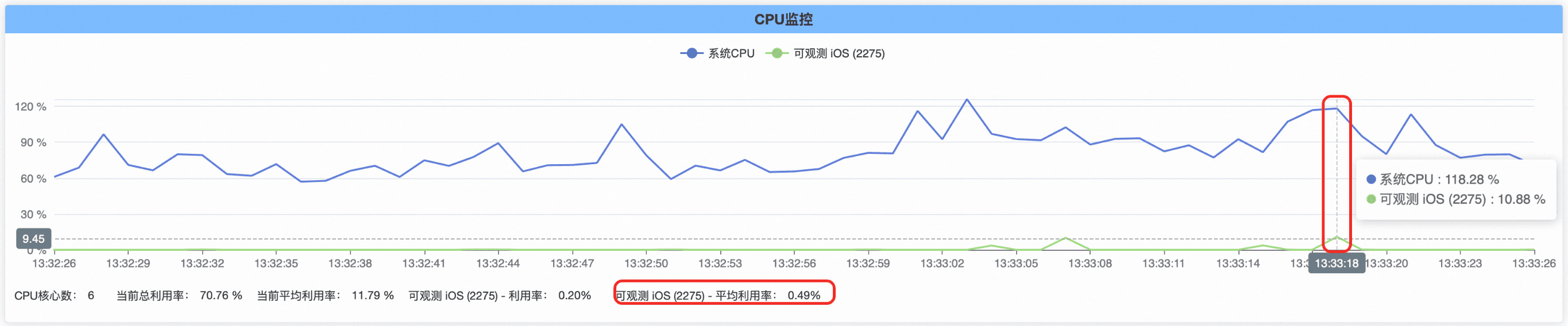

卡顿监控功能没有开启的情况下，App持续运行一段时间并主动触发卡顿，App整体的CPU占用如下图：

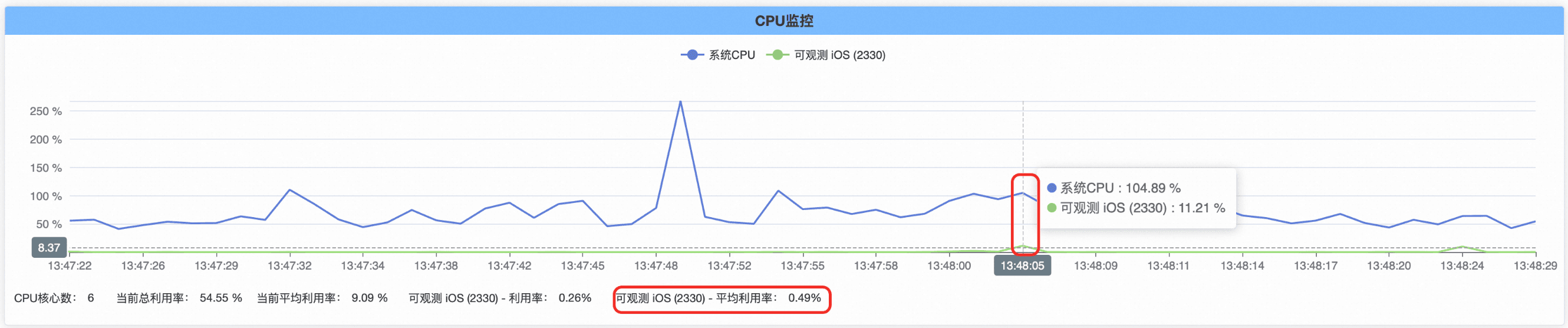

卡顿监控功能开启的情况下，App持续运行一段时间并主动触发卡顿，App整体的CPU占用如下图：

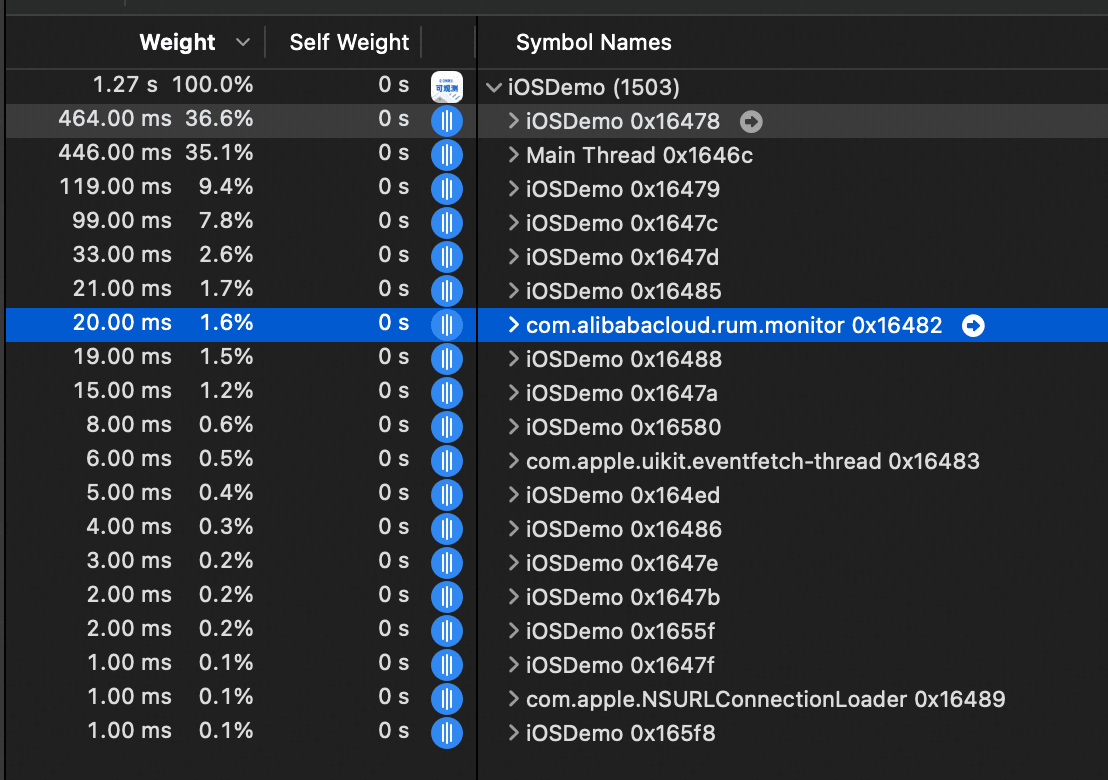

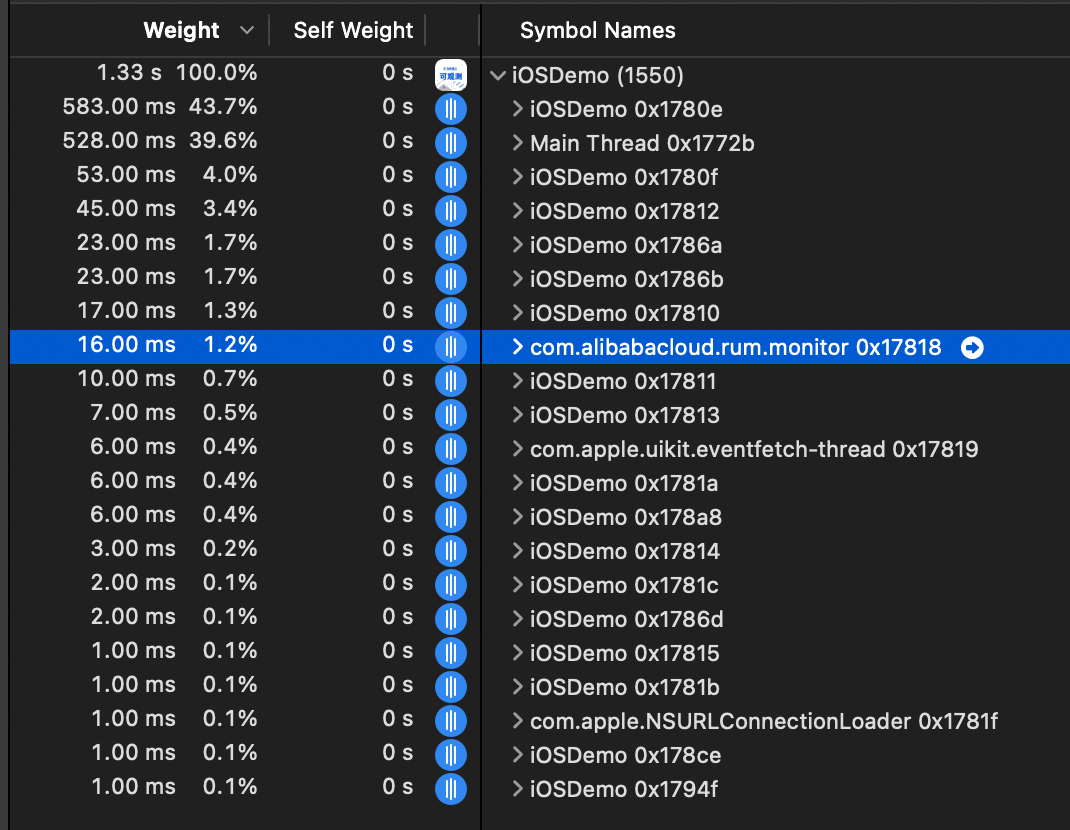

在卡顿监控开启情况下，监控线程的CPU占用如下。

有卡顿发生时：

无卡顿发生时：

综上分析，App引入卡顿监控能力后：

• 无卡顿发生时，对App性能几乎无影响
• 有卡顿发生时，App整体CPU占用增加约0.33%（不同设备的测试值会略有差异）

总结

本文主要介绍了当下主流的iOS卡顿监控方案，和基于RunLoop的卡顿监控实现细节，包括RunLoop状态的处理，堆栈以及耗时堆栈的提取，持续卡顿场景下的退火处理等。卡顿监控方案的实现过程中，通过融合行业成熟优秀的方案思路，实现了主线程阻塞卡顿的检测能力。卡顿监控能力还在持续进化，后续还有不少可以优化和提升的点，如支持高CPU占用卡顿、启动卡顿等的检测。目前这套方案已经应用在阿里云ARMS用户体验监控iOS SDK中，您可以参考接入文档体验使用。相关问题可以加入“RUM用户体验监控支持群”（钉钉群号：67370002064）进行咨询。
