弱结构化日志 Flink SQL 怎么写？SLS SPL 来帮忙

背景

日志服务SLS是云原生观测与分析平台，为Log、Metric、Trace等数据提供大规模、低成本、实时的平台化服务，基于日志服务的便捷的数据接入能力，可以将系统日志、业务日志等接入SLS进行存储、分析；阿里云Flink是阿里云基于Apache Flink构建的大数据分析平台，在实时数据分析、风控检测等场景应用广泛。阿里云Flink原生支持阿里云日志服务SLS的Connector，用户可以在阿里云Flink平台将SLS作为源表或者结果表使用。

阿里云Flink SLS Connector对于结构化的日志非常直接，通过配置，SLS的日志字段可以与Flink SQL的Table字段列一一映射；然后仍有大量的业务日志并非完全的结构化，例如会将所有日志内容写入一个字段中，需要正则提前、分隔符拆分等手段才可以提取出结构化的字段，基于这个场景，本文介绍一种使用SLS SPL配置SLS Connector完成数据结构化的方案，覆盖日志清洗与格式规整场景。

弱结构化日志处理的痛点

弱结构化日志现状与结构化处理需求的矛盾

日志数据往往是多种来源，多种格式，往往没有固定的Schema，所以在数据处理前，需要先对数据进行清洗、格式规整，然后在进行数据分析；这类数据内容格式是不固定的，可能是JSON字符串、CSV格式，甚至是不规则的Java堆栈日志。

Flink SQL是一种兼容SQL语法的实时计算模型，可以基于SQL对结构化数据进行分析，但同时也要求源数据模式固定：字段名称、类型、数量是固定；这也是SQL计算模型的基础。

日志数据的弱结构化特点与Flink SQL结构化分析之间有着一道鸿沟，跨越这道鸿沟需要一个中间层来进行数据清洗、规整；这个中间层的方案有多种选择可以使用，下面会对不同的方案做简单对比，并提出一种新的基于SLS SPL的方案来轻量化完成解决数据清洗规整的工作。

弱结构化日志数据

下面是一条日志示例，日志格式较为复杂，既有JSON字符串，又有字符串与JSON混合的场景。其中：

Payload为JSON字符串，其中schedule字段的内容也是一段JSON结构。
requestURL为一段标准的URL Path路径。
error字段是前半部分包含CouldNotExecuteQuery：字符串，后半部分是一段JSON结构。
__tag__:__path__包含日志文件的路径，其中service_a可能是业务名称。
caller中包含文件名与文件行数。

{
"Payload": "{\"lastNotified\": 1705030483, \"serverUri\": \"http://test.alert.com/alert-api/tasks\", \"jobID\": \"44d6ce47bb4995ef0c8052a9a30ed6d8\", \"alertName\": \"alert-12345678-123456\", \"project\": \"test-sls-project\", \"projectId\": 123, \"aliuid\": \"1234567890\", \"alertDisplayName\": \"\\u6d4b\\u8bd5\\u963f\\u91cc\\u4e91\\u544a\\u8b66\", \"checkJobUri\": \"http://test.alert.com/alert-api/task_check\", \"schedule\": {\"timeZone\": \"\", \"delay\": 0, \"runImmediately\": false, \"type\": \"FixedRate\", \"interval\": \"1m\"}, \"jobRunID\": \"bf86aa5e67a6891d-61016da98c79b-5071a6b\", \"firedNotNotified\": 25161}",
"TaskID": "bf86aa5e67a6891d-61016da98c79b-5071a6b-334f81a-5c38aaa1-9354-43ec-8369-4f41a7c23887",
"TaskType": "ALERT",
"__source__": "11.199.97.112",
"__tag__:__hostname__": "iabcde12345.cloud.abc121",
"__tag__:__path__": "/var/log/service_a.LOG",
"caller": "executor/pool.go:64",
"error": "CouldNotExecuteQuery : {\n \"httpCode\": 404,\n \"errorCode\": \"LogStoreNotExist\",\n \"errorMessage\": \"logstore k8s-event does not exist\",\n \"requestID\": \"65B7C10AB43D9895A8C3DB6A\"\n}",
"requestURL": "/apis/autoscaling/v2beta1/namespaces/python-etl/horizontalpodautoscalers/cn-shenzhen-56492-1234567890123?timeout=30s",
"ts": "2024-01-29 22:57:13"
}

结构化数据处理需求

对于这样的日志提取出更有价值的信息需要进行数据清洗，首先需要提取重要的字段，然后对这些字段进行数据分析；本篇关注重要字段的提取，分析仍然可以在Flink中进行。

假设提取字段具体需求如下：

提取error中的httpCode、errorCode、errorMessage、requestID
提取__tag__:__path__中的service_a作为serviceName
提取caller中的pool.go作为fileName，64作为fileNo
提取Payload中的project；提取Payload下面的schedule中的type为scheuleType
重命名__source__为serviceIP
其余字段舍弃

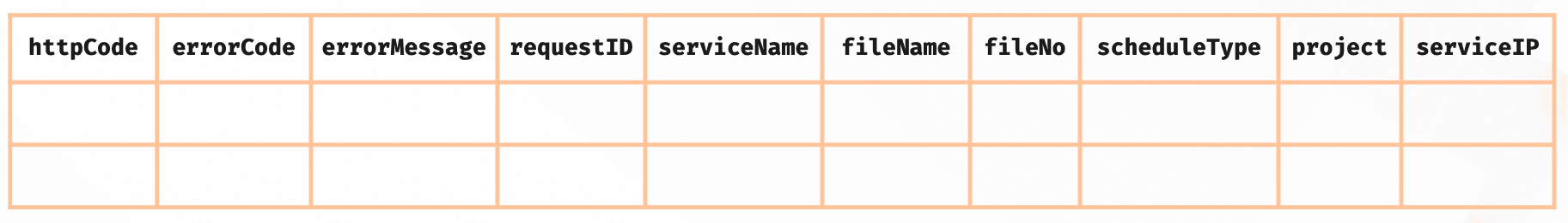

最终需要的字段列表如下，基于这样一个表格模型，我们可以便捷的使用Flink SQL进行数据分析。

解决方案

实现这样的数据清洗，有很多种方法，这里列举几种基于SLS与Flink的方案，不同方案之间没有绝对的优劣，需要根据不同的场景选择不同的方案。

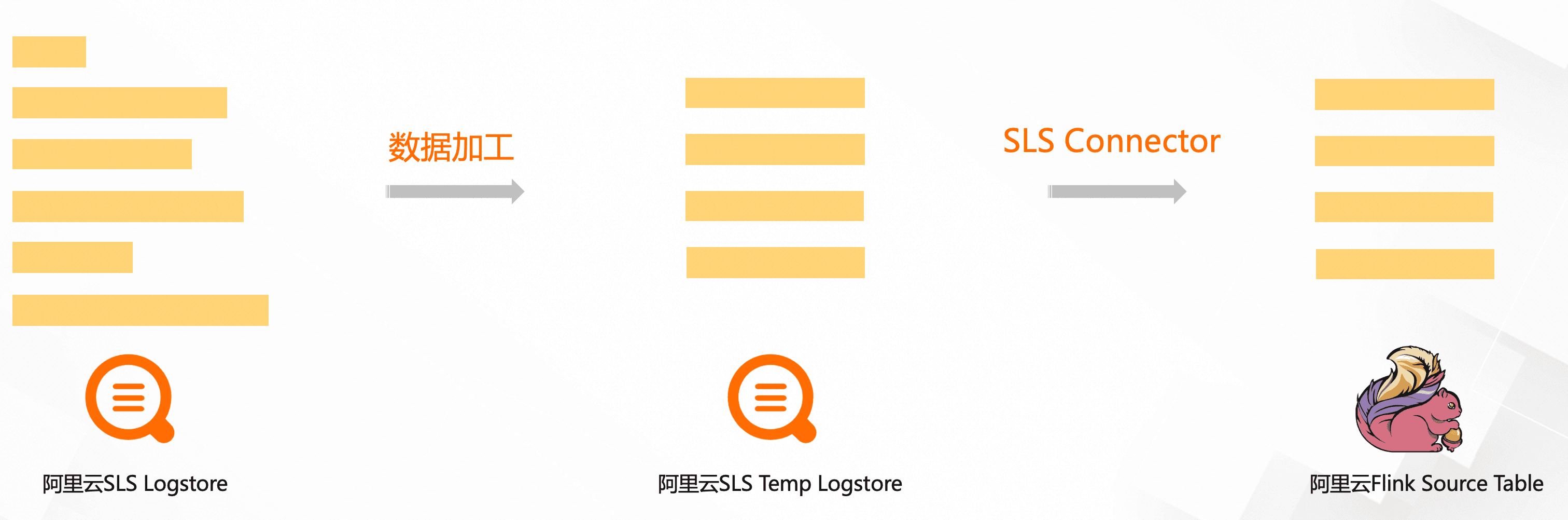

数据加工方案：在SLS控制台创建目标Logstore，通过创建数据加工任务，完成对数据的清洗。

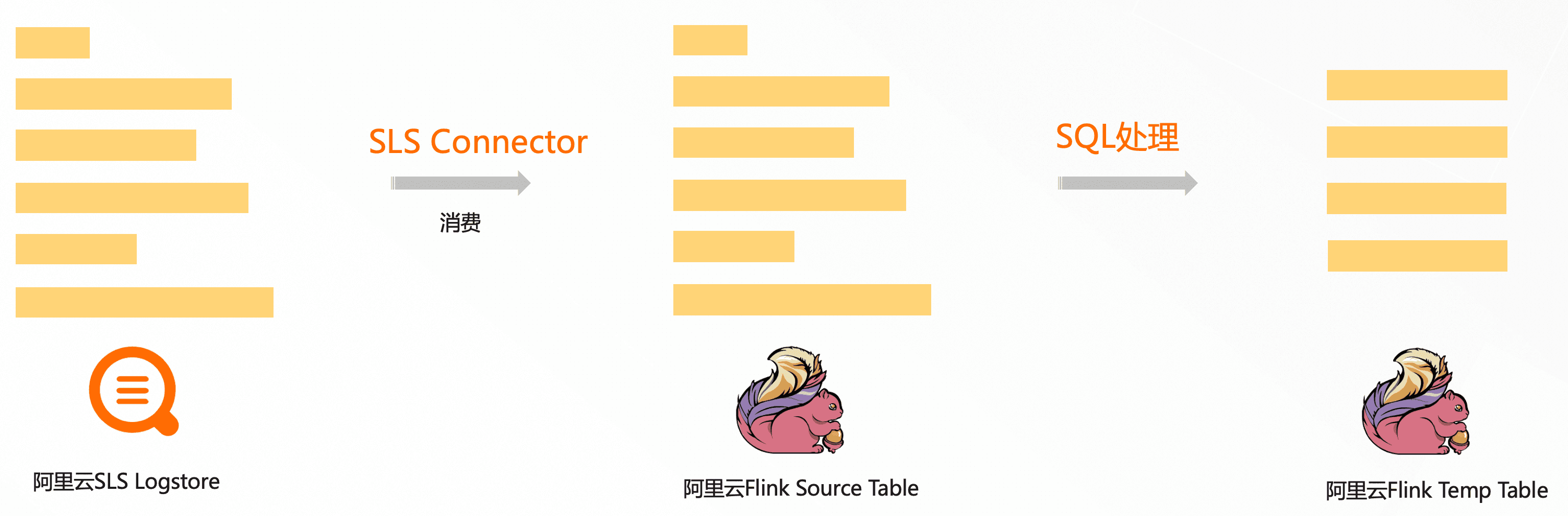

Flink方案：将error和payload指定为源表字段，通过SQL 正则函数、JSON函数对字段进行解析，解析后的字段写入临时表，然后对临时表进行分析。

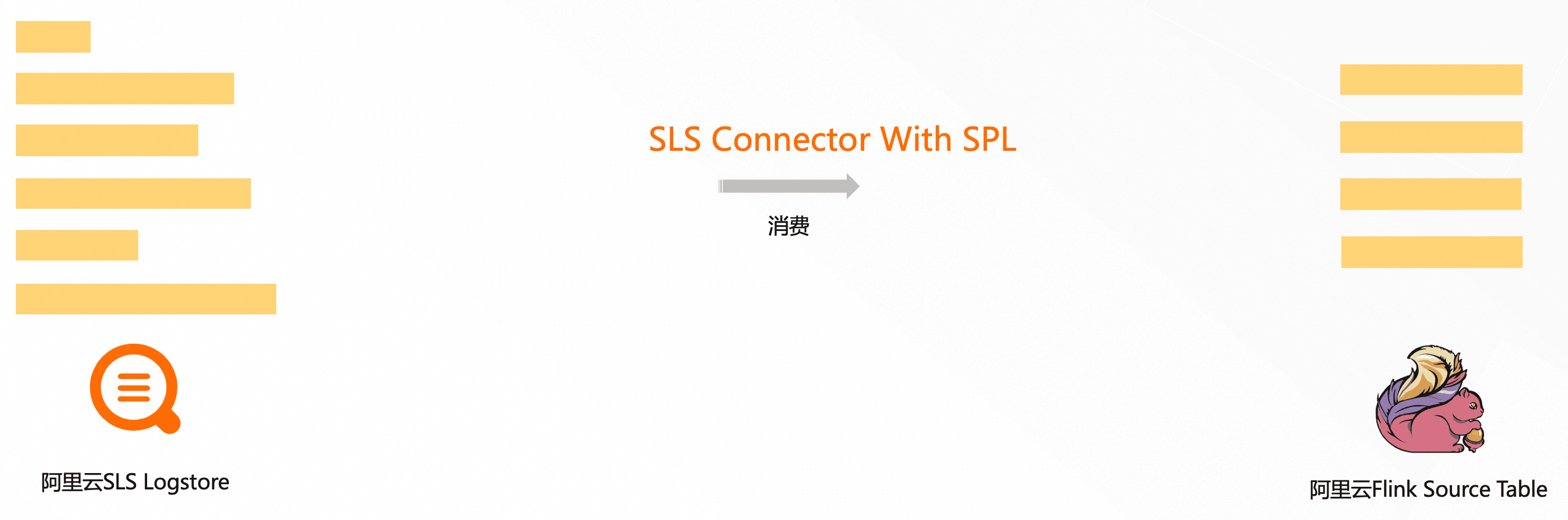

SPL方案：在Flink SLS Connector中配置SPL语句，对数据进行清洗，Flink中源表字段定义为清洗后的数据结构。

从上述三种方案的原理不难看出，在需要数据清洗的场景中，在SLS Connector 中配置SPL是一种更轻量化的方案，具有轻量化、易维护、易扩展的特点。

在日志数据弱结构化的场景中，SPL方案既避免了方案一中创建临时中间Logstore，也避免了方案二中在Flink中创建临时表，在离数据源更近的位置进行数据清洗，在计算平台关注业务逻辑，职责分离更加清晰。

如何在Flink中使用SPL

接下来以一个一段弱结构化日志为例，来介绍基于SLS SPL的能力来使用Flink。为了便于演示，这里在Flink控制台配置SLS的源表，然后开启一个连续查询以观察效果。在实际使用过程中，仅需修改SLS源表配置，即可完成数据清洗与字段规整。

SLS准备数据

开通SLS，在SLS创建Project，Logstore，并创建具有消费Logstore的权限的账号AK/SK。

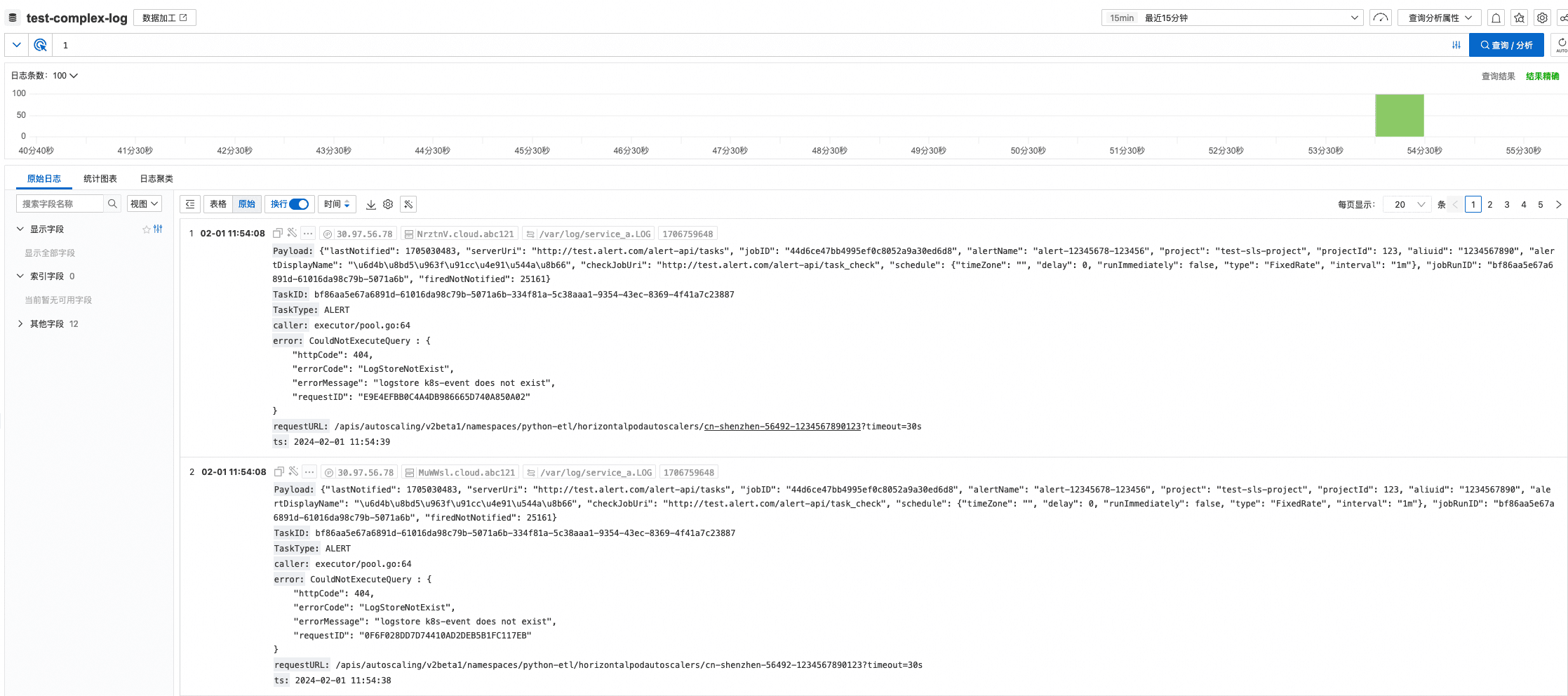

当前Logstore数据使用SLS SDK写入模拟数据，格式使用上述日志片段，其中包含JSON、复杂字符串等弱结构化字段。

预览SPL效果

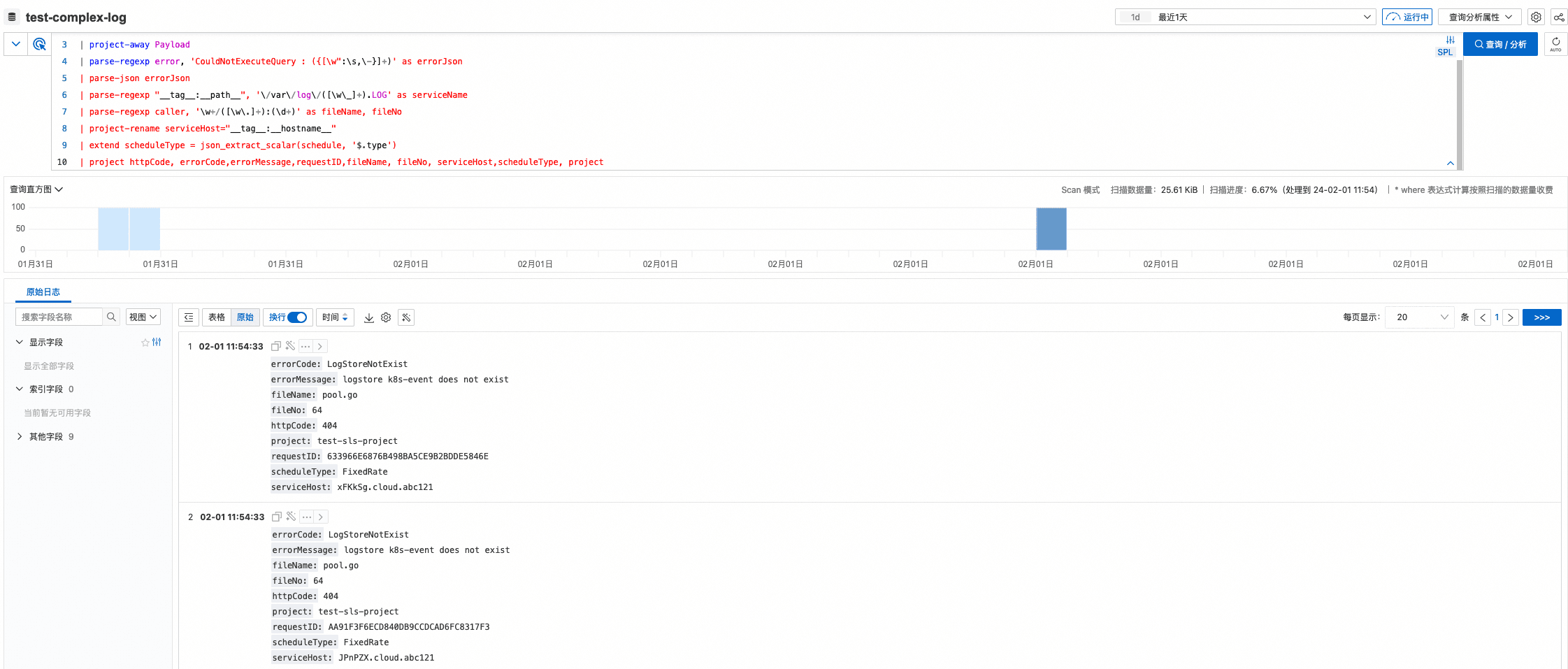

在Logstore可以可以开启扫描模式，类似Unix管道，SLS SPL管道式语法使用|分隔符分割不同的指令，每次输入一个指令可以即时查看结果，然后在增加管道数，渐进式、探索式获取最终结果。

对上图中的SPL进行简单描述

* | project Payload, error, "__tag__:__path__", "__tag__:__hostname__", caller
| parse-json Payload
| project-away Payload
| parse-regexp error, 'CouldNotExecuteQuery : ({[\w":\s,\-}]+)' as errorJson
| parse-json errorJson
| parse-regexp "__tag__:__path__", '\/var\/log\/([\w\_]+).LOG' as serviceName
| parse-regexp caller, '\w+/([\w\.]+):(\d+)' as fileName, fileNo
| project-rename serviceHost="__tag__:__hostname__"
| extend scheduleType = json_extract_scalar(schedule, '$.type')
| project httpCode, errorCode,errorMessage,requestID,fileName, fileNo, serviceHost,scheduleType, project

1行：project指令：从原始结果中保留Payload、error、__tag__:__path__、caller字段，舍弃其他字段，这些字段用于后续解析
2行：parse-json指令：将Payload字符串展开为JSON，第一层字段出现在结果中，包括lastNotified、serviceUri、jobID等
3行：project-away指令：去除原始Payload字段
4行：parse-regexp指令：按照error字段中的内容，解析其中的部分JSON内容，置于errorJson字段
5行：parse-json指令：展开errorJson字段，得到httpCode、errorCode、errorMessage等字段
6行：parse-regexp指令：通过正则表达式解析出__tag__:__path__种的文件名，并命名为serviceName
7行：parse-regexp指令：通过正则表达式捕获组解析出caller种的文件名与行数，并置于fileName、fileNo字段
8行：project-rename指令：将__tag__:__hostname__字段重命名为serviceHost
9行：extend指令：使用json_extract_scalar函数，提取schedule中的type字段，并命名为scheduleType
10行：project指令：保留需要的字段列表，其中project字段来自于Payload

创建SQL作业

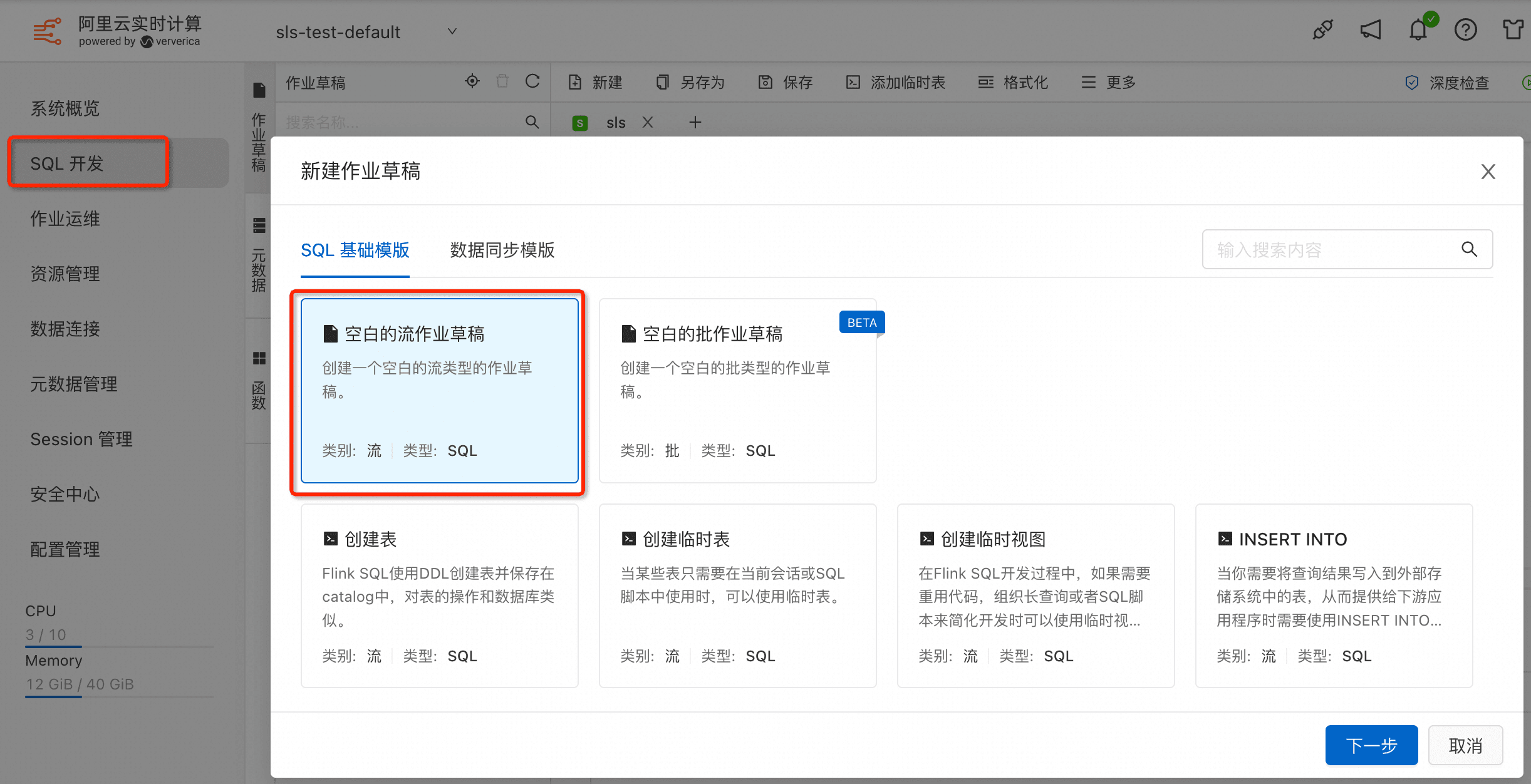

在阿里云Flink控制台创建一个空白的SQL的流作业草稿，点击下一步，进入作业编写

在作业草稿中输入如下创建临时表的语句：

CREATE TEMPORARY TABLE sls_input_complex (
errorCode STRING,
errorMessage STRING,
fileName STRING,
fileNo STRING,
httpCode STRING,
requestID STRING,
scheduleType STRING,
serviceHost STRING,
project STRING,
proctime as PROCTIME()
) WITH (
'connector' = 'sls',
'endpoint' ='cn-beijing-intranet.log.aliyuncs.com',
'accessId' = '${ak}',
'accessKey' = '${sk}',
'starttime' = '2024-02-01 10:30:00',
'project' ='${project}',
'logstore' ='${logtore}',
'query' = '* | project Payload, error, "__tag__:__path__", "__tag__:__hostname__", caller | parse-json Payload | project-away Payload | parse-regexp error, ''CouldNotExecuteQuery : ({[\w":\s,\-}]+)'' as errorJson | parse-json errorJson | parse-regexp "__tag__:__path__", ''\/var\/log\/([\w\_]+).LOG'' as serviceName | parse-regexp caller, ''\w+/([\w\.]+):(\d+)'' as fileName, fileNo | project-rename serviceHost="__tag__:__hostname__" | extend scheduleType = json_extract_scalar(schedule, ''$.type'') | project httpCode, errorCode,errorMessage,requestID,fileName, fileNo, serviceHost,scheduleType,project'
);

其中${ak},${sk},${project},${logstore}需要替换为有消费权限的AK账号。
query字段，替换为上述SPL，注意在阿里云Flink控制台需要对单引号使用单引号转义，并且消除换行符。
SPL最终得到的字段列表与TABLE中字段对应。

连续查询及效果

在作业中输入分析语句，查看结果数据

SELECT * FROM sls_input_complex

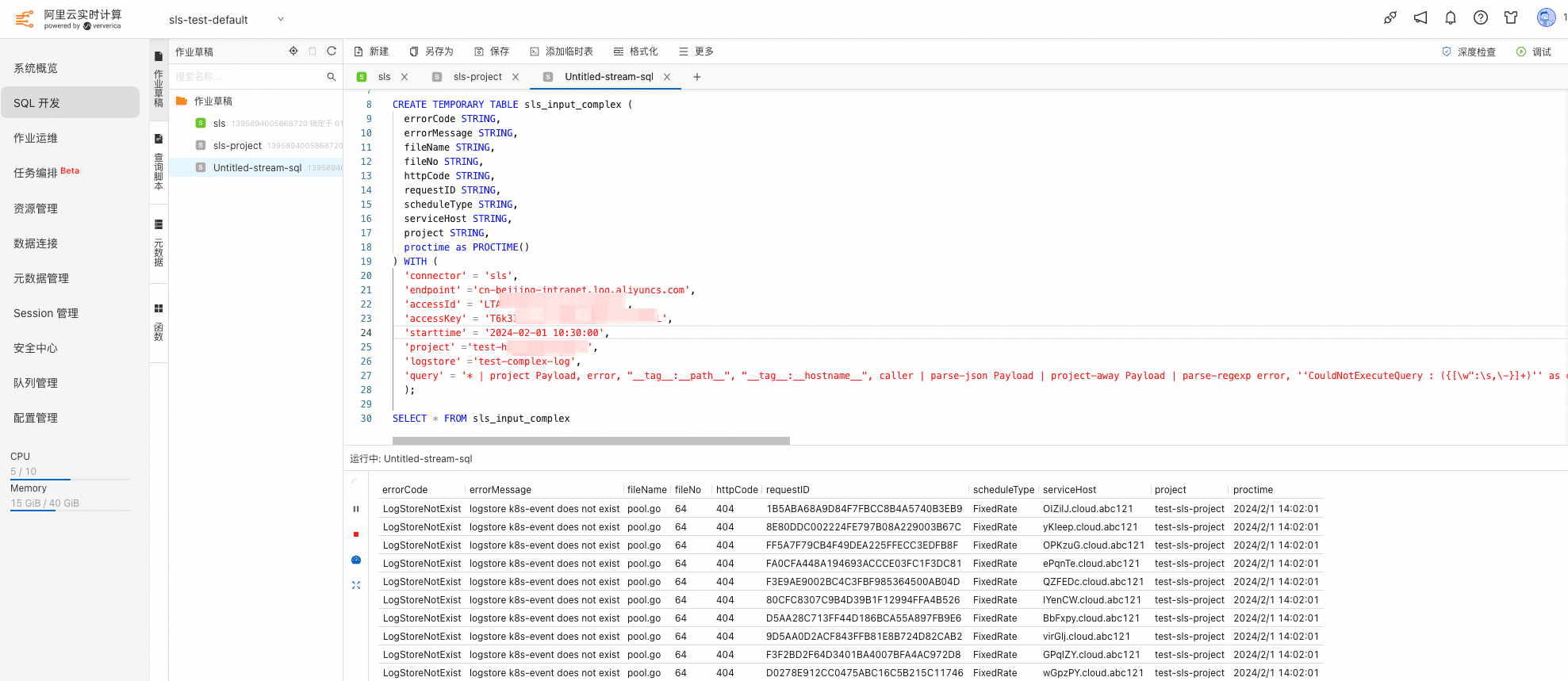

点击右上角调试按钮，进行调试，可以看到TABLE中每一列的值，对应SPL处理后的结果。

总结

为了适应弱结构化日志数据的需求，Flink SLS Connector进行了升级，支持直接通过Connector配置SPL的方式实现SLS数据源的清洗下推，特别是需要正则字段提取、JSON字段提取、CSV字段提取场景下，相较原数据加工方案和原Flink SLS Connector方案更轻量级，让数据清洗的职责更加清晰，在数据源端完成数据清洗工作，也可以减少数据的网络传输流量，使得到达Flink的数据已经是规整好的数据，可以更加专注在Flink中进行业务数据分析。

同时为了便于SPL验证测试，SLS 扫描查询也已支持使用SPL进行查询，可以实时看到SPL管道式语法执行结果。

参考

日志服务概述：https://help.aliyun.com/zh/sls/product-overview/what-is-log-service
SPL概述：https://help.aliyun.com/zh/sls/user-guide/spl-overview
阿里云Flink Connector SLS：https://help.aliyun.com/zh/flink/developer-reference/log-service-connector
SLS 扫描查询：https://help.aliyun.com/zh/sls/user-guide/scan-based-query-overview
