服务性能监控 (SPM)

该功能在 Jaeger UI 中以"Monitor"选项卡的形式展现，其设计目的是
帮助识别有价值的追踪数据（例如高 QPS、慢请求或错误请求），
而无需事先知道服务名称或操作名称。

其本质上是通过聚合 span 数据来生成 RED
（请求率、错误率、持续时间）指标。

潜在的使用场景包括：

部署后在整个组织范围内，或对请求链路中已知的依赖服务进行健全性检查。
在收到告警后进行监控和根因分析。
为 Jaeger UI 新用户提供更好的入门体验。
对 QPS、错误率和延迟进行长期趋势分析。
容量规划。

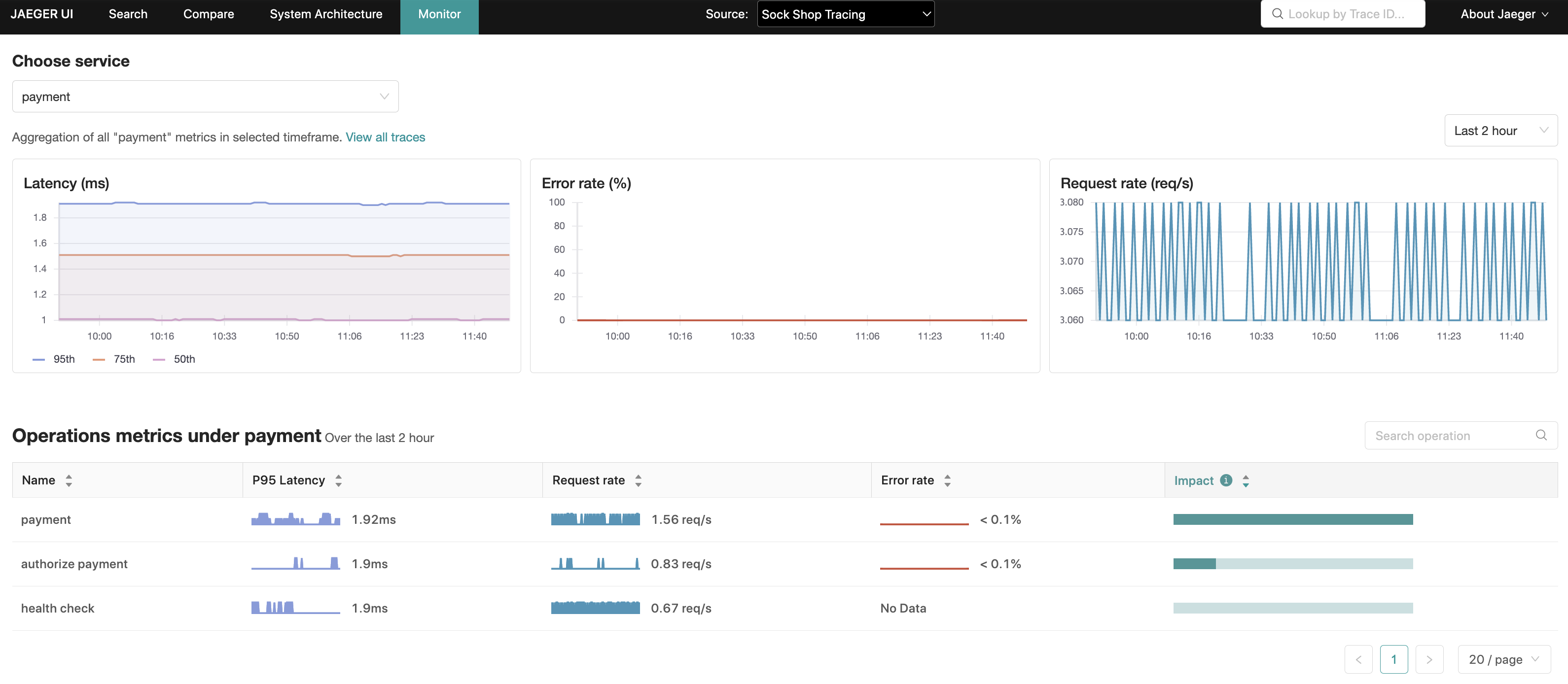

UI 功能概览

"Monitor"选项卡提供服务级别的聚合，以及服务内操作级别的
请求率、错误率和持续时间（P95、P75 和 P50）聚合，
也称为 RED 指标。

在操作级别的聚合中，"Impact"指标（计算方式为延迟与请求率的乘积）
是另一个有用的信号，可以用来
排除那些天然具有高延迟特征的操作（如每日批处理任务），
或者反过来突出显示那些延迟排名较低
但具有高 RPS（每秒请求数）的操作。

通过这些聚合数据，Jaeger UI 能够使用相关的服务、操作和回溯时间段
预填充追踪搜索，
缩小这些更有价值的追踪数据的搜索范围。

快速开始

Info

这仅用于演示目的，不反映部署最佳实践。

Jaeger 仓库中提供了一个可本地运行的设置，
以及运行说明。

该功能可以从顶部菜单的"Monitor"选项卡访问。

此演示包含 Microsim；一个用于生成追踪数据的微服务模拟器。

如果偏好手动生成追踪数据，可以通过 docker 启动示例应用：HotROD。请确保在 docker run 命令中包含 --net monitor_backend。

配置

方式一：兼容 PromQL 的后端配置

Jaeger 仓库中提供了一个示例配置：config-spm.yaml。启用 SPM 功能需要以下步骤：

在管道中启用 SpanMetrics Connector：

# Declare an exporter for metrics produced by the connector.
# For example, a Prometheus server may be configured to scrape
# the metrics from this endpoint.
exporters:
  prometheus:
    endpoint: "0.0.0.0:8889"

# Declare spanmetrics connector.
connectors:
  spanmetrics:
    # any connector configuration options
    ...

# Enable the spanmetrics connector to bridge
# the traces pipeline into the metrics pipeline.
service:
  pipelines:
    traces:
      receivers: [otlp]
      processors: [batch]
      exporters: [jaeger_storage_exporter, spanmetrics]
    metrics/spanmetrics:
      receivers: [spanmetrics]
      exporters: [prometheus]

在 jaeger_storage extension 的 metric_backends: 下定义一个远程的兼容 PromQL 的存储：

extensions:
  jaeger_storage:
    backends:
      some_trace_storage:
        ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090

在 jaeger_query extension 中引用此指标存储：

extensions:
  jaeger_query:
    traces: some_trace_storage
    metrics_storage: some_metrics_storage

在 Jaeger UI 配置中设置 monitor.menuEnabled=true 属性。

方式二：Elasticsearch/OpenSearch 后端配置

Jaeger 仓库中提供了一个示例配置：config-spm-elasticsearch.yaml。

此配置更简单，因为它不需要 SpanMetrics Connector 或单独的指标管道。

确保您的 jaeger_storage extension 配置了 Elasticsearch 或 OpenSearch 后端以及 metric_backends。

extensions:
  jaeger_storage:
    backends:
      elasticsearch_trace_storage: &elasticsearch_config
        elasticsearch:
          ...
    metric_backends:
      elasticsearch_trace_storage: *elasticsearch_config # This points the metric backend to the same Elasticsearch trace storage configuration

extensions:
  jaeger_storage:
    backends:
      opensearch_trace_storage: &opensearch_config
        opensearch:
          ...
    metric_backends:
      opensearch_trace_storage: *opensearch_config # This points the metric backend to the same OpenSearch trace storage configuration

在 jaeger_query extension 中，将 traces 和 metrics 存储都设置为使用 jaeger_storage 中定义的相同 Elasticsearch 或 OpenSearch 后端。

extensions:
  jaeger_query:
    storage:
      traces: elasticsearch_trace_storage # Must match the backend defined in jaeger_storage extension
      metrics: elasticsearch_trace_storage # Use the same storage for metrics

extensions:
  jaeger_query:
    storage:
      traces: opensearch_trace_storage # Must match the backend defined in jaeger_storage extension
      metrics: opensearch_trace_storage # Use the same storage for metrics

在 Jaeger UI 配置中设置 monitor.menuEnabled=true 属性。

架构

生成 RED 指标有两种架构方式：

预计算指标：使用 SpanMetrics Connector 从 span 中计算指标，并将其存储在兼容 PromQL 的后端存储中，由 Jaeger 进行查询。
直连存储：Jaeger Query 在查询时通过直接查询主追踪存储后端（Elasticsearch 或 OpenSearch）来计算 RED 指标。这种方式通过消除对单独指标管道和存储的需求来简化架构。

方式一：预计算指标

除了标准的 Jaeger 架构之外，此方式还需要：

在管道中引入一个 SpanMetrics Connector，用于接收追踪数据（span）并生成 RED 指标。
将生成的指标导出到兼容 Prometheus 的指标存储。在提供的示例中，这通过定义一个打开 HTTP 端点的 prometheus exporter 来实现，并配置 Prometheus 服务器从该端点抓取指标。另一种方式可以是使用推送式 exporter 将数据写入远程指标存储。
支持 PromQL 查询的外部指标存储。
在 jaeger_query extension 中配置引用外部指标存储。

graph LR
OTLP_EXPORTER[OTLP Exporter] --> TRACE_RECEIVER

subgraph Application
    subgraph OpenTelemetry SDK
        OTLP_EXPORTER
    end
end

TRACE_RECEIVER[Trace Receiver] --> |spans| SPANMETRICS_CONN[SpanMetrics Connector]
TRACE_RECEIVER --> |spans| TRACE_EXPORTER[Trace Exporter]
TRACE_EXPORTER --> |spans| SPAN_STORE[(Trace Storage)]
SPANMETRICS_CONN --> |metrics| PROMETHEUS_EXPORTER[Prometheus Exporter]
PROMETHEUS_EXPORTER --> |metrics| METRICS_STORE[(Metrics Storage)]

SPAN_STORE --> QUERY[Jaeger Query]
METRICS_STORE --> QUERY
QUERY --> UI[Jaeger UI]

subgraph Jaeger all-in-one
    subgraph Pipeline
        TRACE_RECEIVER
        SPANMETRICS_CONN
        TRACE_EXPORTER
        PROMETHEUS_EXPORTER
        QUERY
        UI
    end
end

style Application fill:#DFDFDF,color:black

style OTLP_EXPORTER fill:#404CA8,color:white
style TRACE_RECEIVER fill:#404CA8,color:white
style TRACE_EXPORTER fill:#404CA8,color:white
style SPANMETRICS_CONN fill:#404CA8,color:white
style PROMETHEUS_EXPORTER fill:#404CA8,color:white

style UI fill:#9AEBFE,color:black
style QUERY fill:#9AEBFE,color:black

方式二：Elasticsearch/OpenSearch 后端

此方式直接从 Elasticsearch 或 OpenSearch 中存储的追踪数据计算指标，无需 Prometheus 等单独的指标存储后端。仍然使用 OpenTelemetry Collector 来接收追踪数据并将其转发到 Jaeger，但不需要 SpanMetrics Connector。

graph LR
OTLP_EXPORTER[OTLP Exporter] --> TRACE_RECEIVER

subgraph Application
    subgraph OpenTelemetry SDK
        OTLP_EXPORTER
    end
end

TRACE_RECEIVER[Trace Receiver] --> |spans| TRACE_EXPORTER[Trace Exporter]
TRACE_EXPORTER --> |spans| TRACE_STORAGE[(Elasticsearch / OpenSearch)]

TRACE_STORAGE -->|traces & metrics queries| QUERY[Jaeger Query]
QUERY --> UI[Jaeger UI]

subgraph Jaeger all-in-one
    subgraph Pipeline
        TRACE_RECEIVER
        TRACE_EXPORTER
        QUERY
        UI
    end
end

style Application fill:#DFDFDF,color:black
style TRACE_RECEIVER fill:#404CA8,color:white
style TRACE_EXPORTER fill:#404CA8,color:white
style UI fill:#9AEBFE,color:black
style QUERY fill:#9AEBFE,color:black

指标存储

当使用兼容 PromQL 的后端架构时，Jaeger Query 支持任何兼容 PromQL 的后端。Julius Volz 整理了一份清单：https://promlabs.com/blog/2020/11/26/an-update-on-promql-compatibility-across-vendors

当使用直接查询架构时，Elasticsearch 和 OpenSearch 均支持追踪存储和指标计算。

派生时间序列

Info

本节仅适用于兼容 PromQL 的后端架构。

了解 SpanMetrics Connector 将在指标存储中生成的额外指标和时间序列是有价值的，
这有助于在部署 SPM 时进行容量规划。

请参阅 Prometheus 文档，
了解指标名称、类型、标签和时间序列的概念；这些术语将在本节的其余部分中使用。

将创建两个指标名称：

calls_total
- 类型：counter
- 描述：计算 span 的总数，包括错误 span。
  调用计数通过 status_code 标签与错误区分。错误
  被标识为任何具有标签 status_code = "STATUS_CODE_ERROR" 的时间序列。
[namespace_]duration_[units]
- 类型：histogram
- 描述：span 持续时间/延迟的直方图。在底层，Prometheus 直方图
  会创建多个时间序列。为便于说明，假设未配置命名空间
  且单位为 milliseconds：
  - duration_milliseconds_count：直方图中所有桶的数据点总数。
  - duration_milliseconds_sum：所有数据点值的总和。
  - duration_milliseconds_bucket：n 个时间序列的集合（其中 n 是持续时间桶的数量），
    每个持续时间桶由 le（小于或等于）标签标识。对于每个 span，
    具有最低 le 且 le >= span 持续时间 的 duration_milliseconds_bucket 计数器将递增。

以下公式旨在为新创建的时间序列数量提供一些指导：

num_status_codes * num_span_kinds * (1 + num_latency_buckets) * num_operations

Where:
  num_status_codes = 3 max (typically 2: ok/error)
  num_span_kinds = 6 max (typically 2: client/server)
  num_latency_buckets = 17 default

代入这些数字，假设默认配置：

max = 324 * num_operations
typical = 72 * num_operations

注意：

在 spanmetrics connector 中配置的自定义持续时间桶或维度
将改变上述计算。
SPM 不支持查询自定义维度，自定义维度将被聚合忽略。

API

gRPC/Protobuf

以编程方式检索 RED 指标的推荐方式是通过 jaeger.api_v2.metrics.MetricsQueryService gRPC 端点，该端点定义在 metricsquery.proto IDL 文件中。

HTTP JSON

由 Jaeger UI 的 Monitor 选项卡内部使用，用于填充其可视化所需的指标。

请参阅此 README 文件以获取
HTTP API 的详细规范。

故障排除

检查 Jaeger-Prometheus 连接

通过检查 Jaeger 的内部遥测数据来验证 Jaeger query 是否能连接到兼容 Prometheus 的指标存储。

Jaeger 配置需要在 telemetry: 部分启用指标端点。请注意，内部遥测应暴露在与 spanmetrics connector 导出指标所用端口（例如 8889）不同的端口上（例如 8888）。

service:
  ...
  telemetry:
    resource:
      service.name: jaeger
    metrics:
      level: detailed
      address: 0.0.0.0:8888

该端口上的 /metrics 端点可用于检查 UI 对 SPM 数据的查询是否成功：

curl -s http://jaeger:8888/metrics | grep jaeger_metricstore

以下指标最值得关注：

jaeger_metricstore_requests_total
jaeger_metricstore_latency_bucket

每个指标都包含以下操作的标签：

get_call_rates
get_error_rates
get_latencies
get_min_step_duration

如果一切正常，带有 result="ok" 标签的指标应该在递增，
而 result="err" 应该保持不变。例如：

jaeger_metricstore_requests_total{operation="get_call_rates",result="ok"} 18
jaeger_metricstore_requests_total{operation="get_error_rates",result="ok"} 18
jaeger_metricstore_requests_total{operation="get_latencies",result="ok"} 36

jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.005"} 5
jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.01"} 13
jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.025"} 18

jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.005"} 7
jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.01"} 13
jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.025"} 18

jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.005"} 7
jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.01"} 25
jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.025"} 36

如果从 Prometheus 读取指标时出现问题（如无法连接到
Prometheus 服务器），则 result="err" 指标将递增。例如：

jaeger_metricstore_requests_total{operation="get_call_rates",result="err"} 4
jaeger_metricstore_requests_total{operation="get_error_rates",result="err"} 4
jaeger_metricstore_requests_total{operation="get_latencies",result="err"} 8

此时，检查日志将有助于进一步定位问题的根本原因。

查询 Prometheus

即使上述 Jaeger 指标显示成功从 Prometheus 读取数据，
图表仍可能显示为空。在这种情况下，直接在 Prometheus 中查询 spanmetrics connector 应该生成的任何指标：

traces_span_metrics_duration_milliseconds_bucket
traces_span_metrics_calls_total

随着 Jaeger 接收到追踪数据，您应该看到这些计数器在递增。

检查日志

如果上述指标在 Prometheus 中存在，但未出现在 Monitor
选项卡中，则表示 Jaeger 期望在 Prometheus 中看到的指标与实际可用的指标之间存在差异。

可以通过提高日志级别来确认：

service:
  telemetry:
    ...
    logs:
      level: debug

输出类似以下的日志（已格式化以便阅读）：

2024-11-26T19:09:43.152Z debug metricsstore/reader.go:258 Prometheus query results
{
  "kind": "extension",
  "name": "jaeger_storage",
  "results": "",
  "query": "sum(rate(traces_span_metrics_calls_total{service_name =~ \"redis\", span_kind =~ \"SPAN_KIND_SERVER\"}[10m])) by (service_name,span_name)",
  "range": {
    "Start": "2024-11-26T19:04:43.14Z",
    "End": "2024-11-26T19:09:43.14Z",
    "Step": 60000000000
  }
}

在这个例子中，假设 OpenTelemetry Collector 的 prometheusexporter 引入了
一个破坏性更改，在 counter 指标后附加 _total 后缀，
并在 histogram 指标中附加持续时间单位（例如 duration_milliseconds_bucket）。如我们所发现的，
Jaeger 正在查找 calls（和 duration_bucket）指标名称，
而 OpenTelemetry Collector 写入的是 calls_total（和 duration_milliseconds_bucket）。

此特定情况的解决方案是向指标后端配置传递参数，告诉 Jaeger
规范化指标名称，使其知道搜索 calls_total 和
duration_milliseconds_bucket，如下所示：

extensions:
  jaeger_storage:
    backends:
      ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090
          normalize_calls: true
          normalize_duration: true

检查 OpenTelemetry Collector 配置

如果 Jaeger 中出现错误 span，但没有对应的错误指标：

检查 Prometheus 中由 spanmetrics connector 生成的原始指标
（如上所列：calls、calls_total、duration_bucket 等）中，
该 span 所属的指标是否包含 status.code 标签。
如果没有 status.code 标签，请检查 OpenTelemetry Collector
配置文件，特别注意是否存在以下配置：
```
exclude_dimensions: ['status.code']
```
Jaeger 使用此标签来确定请求是否有错误。

检查 OpenTelemetry Collector

如果上述 latency_bucket 和 calls_total 指标为空，则可能
是 OpenTelemetry Collector 或其上游的配置问题。

故障排除时可以考虑以下问题：

OpenTelemetry Collector 是否配置正确？
- 参见：https://github.com/open-telemetry/opentelemetry-collector-contrib/tree/main/connector/spanmetricsconnector
OpenTelemetry Collector 能否访问 Prometheus 服务器？
服务是否正在向 OpenTelemetry Collector 发送 span？
- 参见：https://opentelemetry.io/docs/collector/troubleshooting/

服务/操作在 Monitor 选项卡中缺失

如果服务/操作在 Monitor 选项卡中缺失，但在 Jaeger
追踪搜索的服务和操作下拉菜单中可见，常见原因是
指标查询中使用了默认的 server span kind。

您看不到的服务/操作可能来自非 server
span kind 的 span，例如 client 或更糟糕的 unspecified。因此，这是一个数据
质量问题，应在应用埋点时设置 span kind。

默认使用 server span kind 的原因是为了避免在 server 和 client span kind 中
分别对入站和出站 span 进行重复计数。

执行指标查询时返回 403

如果日志中出现类似以下的错误：failed executing metrics query: client_error: client error: 403，
可能是 Prometheus 服务器需要 bearer token。

Jaeger 可以配置为在指标查询中传递 bearer token。可以通过 token_file_path: 属性定义 token：

extensions:
  jaeger_storage:
    backends:
      ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090
          token_file_path: /path/to/token/file
          token_override_from_context: true

其本质上是通过聚合 span 数据来生成 RED
（请求率、错误率、持续时间）指标。

潜在的使用场景包括：

部署后在整个组织范围内，或对请求链路中已知的依赖服务进行健全性检查。
在收到告警后进行监控和根因分析。
为 Jaeger UI 新用户提供更好的入门体验。
对 QPS、错误率和延迟进行长期趋势分析。
容量规划。

UI 功能概览

"Monitor"选项卡提供服务级别的聚合，以及服务内操作级别的
请求率、错误率和持续时间（P95、P75 和 P50）聚合，
也称为 RED 指标。

通过这些聚合数据，Jaeger UI 能够使用相关的服务、操作和回溯时间段
预填充追踪搜索，
缩小这些更有价值的追踪数据的搜索范围。

快速开始

Info

这仅用于演示目的，不反映部署最佳实践。

Jaeger 仓库中提供了一个可本地运行的设置，
以及运行说明。

该功能可以从顶部菜单的"Monitor"选项卡访问。

此演示包含 Microsim；一个用于生成追踪数据的微服务模拟器。

如果偏好手动生成追踪数据，可以通过 docker 启动示例应用：HotROD。请确保在 docker run 命令中包含 --net monitor_backend。

配置

方式一：兼容 PromQL 的后端配置

Jaeger 仓库中提供了一个示例配置：config-spm.yaml。启用 SPM 功能需要以下步骤：

在管道中启用 SpanMetrics Connector：

# Declare an exporter for metrics produced by the connector.
# For example, a Prometheus server may be configured to scrape
# the metrics from this endpoint.
exporters:
  prometheus:
    endpoint: "0.0.0.0:8889"

# Declare spanmetrics connector.
connectors:
  spanmetrics:
    # any connector configuration options
    ...

# Enable the spanmetrics connector to bridge
# the traces pipeline into the metrics pipeline.
service:
  pipelines:
    traces:
      receivers: [otlp]
      processors: [batch]
      exporters: [jaeger_storage_exporter, spanmetrics]
    metrics/spanmetrics:
      receivers: [spanmetrics]
      exporters: [prometheus]

在 jaeger_storage extension 的 metric_backends: 下定义一个远程的兼容 PromQL 的存储：

extensions:
  jaeger_storage:
    backends:
      some_trace_storage:
        ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090

在 jaeger_query extension 中引用此指标存储：

extensions:
  jaeger_query:
    traces: some_trace_storage
    metrics_storage: some_metrics_storage

在 Jaeger UI 配置中设置 monitor.menuEnabled=true 属性。

方式二：Elasticsearch/OpenSearch 后端配置

Jaeger 仓库中提供了一个示例配置：config-spm-elasticsearch.yaml。

此配置更简单，因为它不需要 SpanMetrics Connector 或单独的指标管道。

确保您的 jaeger_storage extension 配置了 Elasticsearch 或 OpenSearch 后端以及 metric_backends。

extensions:
  jaeger_storage:
    backends:
      elasticsearch_trace_storage: &elasticsearch_config
        elasticsearch:
          ...
    metric_backends:
      elasticsearch_trace_storage: *elasticsearch_config # This points the metric backend to the same Elasticsearch trace storage configuration

extensions:
  jaeger_storage:
    backends:
      opensearch_trace_storage: &opensearch_config
        opensearch:
          ...
    metric_backends:
      opensearch_trace_storage: *opensearch_config # This points the metric backend to the same OpenSearch trace storage configuration

在 jaeger_query extension 中，将 traces 和 metrics 存储都设置为使用 jaeger_storage 中定义的相同 Elasticsearch 或 OpenSearch 后端。

extensions:
  jaeger_query:
    storage:
      traces: elasticsearch_trace_storage # Must match the backend defined in jaeger_storage extension
      metrics: elasticsearch_trace_storage # Use the same storage for metrics

extensions:
  jaeger_query:
    storage:
      traces: opensearch_trace_storage # Must match the backend defined in jaeger_storage extension
      metrics: opensearch_trace_storage # Use the same storage for metrics

在 Jaeger UI 配置中设置 monitor.menuEnabled=true 属性。

架构

生成 RED 指标有两种架构方式：

预计算指标：使用 SpanMetrics Connector 从 span 中计算指标，并将其存储在兼容 PromQL 的后端存储中，由 Jaeger 进行查询。
直连存储：Jaeger Query 在查询时通过直接查询主追踪存储后端（Elasticsearch 或 OpenSearch）来计算 RED 指标。这种方式通过消除对单独指标管道和存储的需求来简化架构。

方式一：预计算指标

除了标准的 Jaeger 架构之外，此方式还需要：

在管道中引入一个 SpanMetrics Connector，用于接收追踪数据（span）并生成 RED 指标。
将生成的指标导出到兼容 Prometheus 的指标存储。在提供的示例中，这通过定义一个打开 HTTP 端点的 prometheus exporter 来实现，并配置 Prometheus 服务器从该端点抓取指标。另一种方式可以是使用推送式 exporter 将数据写入远程指标存储。
支持 PromQL 查询的外部指标存储。
在 jaeger_query extension 中配置引用外部指标存储。

graph LR
OTLP_EXPORTER[OTLP Exporter] --> TRACE_RECEIVER

subgraph Application
    subgraph OpenTelemetry SDK
        OTLP_EXPORTER
    end
end

TRACE_RECEIVER[Trace Receiver] --> |spans| SPANMETRICS_CONN[SpanMetrics Connector]
TRACE_RECEIVER --> |spans| TRACE_EXPORTER[Trace Exporter]
TRACE_EXPORTER --> |spans| SPAN_STORE[(Trace Storage)]
SPANMETRICS_CONN --> |metrics| PROMETHEUS_EXPORTER[Prometheus Exporter]
PROMETHEUS_EXPORTER --> |metrics| METRICS_STORE[(Metrics Storage)]

SPAN_STORE --> QUERY[Jaeger Query]
METRICS_STORE --> QUERY
QUERY --> UI[Jaeger UI]

subgraph Jaeger all-in-one
    subgraph Pipeline
        TRACE_RECEIVER
        SPANMETRICS_CONN
        TRACE_EXPORTER
        PROMETHEUS_EXPORTER
        QUERY
        UI
    end
end

style Application fill:#DFDFDF,color:black

style OTLP_EXPORTER fill:#404CA8,color:white
style TRACE_RECEIVER fill:#404CA8,color:white
style TRACE_EXPORTER fill:#404CA8,color:white
style SPANMETRICS_CONN fill:#404CA8,color:white
style PROMETHEUS_EXPORTER fill:#404CA8,color:white

style UI fill:#9AEBFE,color:black
style QUERY fill:#9AEBFE,color:black

方式二：Elasticsearch/OpenSearch 后端

graph LR
OTLP_EXPORTER[OTLP Exporter] --> TRACE_RECEIVER

subgraph Application
    subgraph OpenTelemetry SDK
        OTLP_EXPORTER
    end
end

TRACE_RECEIVER[Trace Receiver] --> |spans| TRACE_EXPORTER[Trace Exporter]
TRACE_EXPORTER --> |spans| TRACE_STORAGE[(Elasticsearch / OpenSearch)]

TRACE_STORAGE -->|traces & metrics queries| QUERY[Jaeger Query]
QUERY --> UI[Jaeger UI]

subgraph Jaeger all-in-one
    subgraph Pipeline
        TRACE_RECEIVER
        TRACE_EXPORTER
        QUERY
        UI
    end
end

style Application fill:#DFDFDF,color:black
style TRACE_RECEIVER fill:#404CA8,color:white
style TRACE_EXPORTER fill:#404CA8,color:white
style UI fill:#9AEBFE,color:black
style QUERY fill:#9AEBFE,color:black

指标存储

当使用直接查询架构时，Elasticsearch 和 OpenSearch 均支持追踪存储和指标计算。

派生时间序列

Info

本节仅适用于兼容 PromQL 的后端架构。

了解 SpanMetrics Connector 将在指标存储中生成的额外指标和时间序列是有价值的，
这有助于在部署 SPM 时进行容量规划。

请参阅 Prometheus 文档，
了解指标名称、类型、标签和时间序列的概念；这些术语将在本节的其余部分中使用。

将创建两个指标名称：

calls_total
- 类型：counter
- 描述：计算 span 的总数，包括错误 span。
  调用计数通过 status_code 标签与错误区分。错误
  被标识为任何具有标签 status_code = "STATUS_CODE_ERROR" 的时间序列。
[namespace_]duration_[units]
- 类型：histogram
- 描述：span 持续时间/延迟的直方图。在底层，Prometheus 直方图
  会创建多个时间序列。为便于说明，假设未配置命名空间
  且单位为 milliseconds：
  - duration_milliseconds_count：直方图中所有桶的数据点总数。
  - duration_milliseconds_sum：所有数据点值的总和。
  - duration_milliseconds_bucket：n 个时间序列的集合（其中 n 是持续时间桶的数量），
    每个持续时间桶由 le（小于或等于）标签标识。对于每个 span，
    具有最低 le 且 le >= span 持续时间 的 duration_milliseconds_bucket 计数器将递增。

以下公式旨在为新创建的时间序列数量提供一些指导：

num_status_codes * num_span_kinds * (1 + num_latency_buckets) * num_operations

Where:
  num_status_codes = 3 max (typically 2: ok/error)
  num_span_kinds = 6 max (typically 2: client/server)
  num_latency_buckets = 17 default

代入这些数字，假设默认配置：

max = 324 * num_operations
typical = 72 * num_operations

注意：

在 spanmetrics connector 中配置的自定义持续时间桶或维度
将改变上述计算。
SPM 不支持查询自定义维度，自定义维度将被聚合忽略。

API

gRPC/Protobuf

以编程方式检索 RED 指标的推荐方式是通过 jaeger.api_v2.metrics.MetricsQueryService gRPC 端点，该端点定义在 metricsquery.proto IDL 文件中。

HTTP JSON

由 Jaeger UI 的 Monitor 选项卡内部使用，用于填充其可视化所需的指标。

请参阅此 README 文件以获取
HTTP API 的详细规范。

故障排除

检查 Jaeger-Prometheus 连接

通过检查 Jaeger 的内部遥测数据来验证 Jaeger query 是否能连接到兼容 Prometheus 的指标存储。

service:
  ...
  telemetry:
    resource:
      service.name: jaeger
    metrics:
      level: detailed
      address: 0.0.0.0:8888

该端口上的 /metrics 端点可用于检查 UI 对 SPM 数据的查询是否成功：

curl -s http://jaeger:8888/metrics | grep jaeger_metricstore

以下指标最值得关注：

jaeger_metricstore_requests_total
jaeger_metricstore_latency_bucket

每个指标都包含以下操作的标签：

get_call_rates
get_error_rates
get_latencies
get_min_step_duration

如果一切正常，带有 result="ok" 标签的指标应该在递增，
而 result="err" 应该保持不变。例如：

jaeger_metricstore_requests_total{operation="get_call_rates",result="ok"} 18
jaeger_metricstore_requests_total{operation="get_error_rates",result="ok"} 18
jaeger_metricstore_requests_total{operation="get_latencies",result="ok"} 36

jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.005"} 5
jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.01"} 13
jaeger_metricstore_latency_bucket{operation="get_call_rates",result="ok",le="0.025"} 18

jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.005"} 7
jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.01"} 13
jaeger_metricstore_latency_bucket{operation="get_error_rates",result="ok",le="0.025"} 18

jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.005"} 7
jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.01"} 25
jaeger_metricstore_latency_bucket{operation="get_latencies",result="ok",le="0.025"} 36

如果从 Prometheus 读取指标时出现问题（如无法连接到
Prometheus 服务器），则 result="err" 指标将递增。例如：

jaeger_metricstore_requests_total{operation="get_call_rates",result="err"} 4
jaeger_metricstore_requests_total{operation="get_error_rates",result="err"} 4
jaeger_metricstore_requests_total{operation="get_latencies",result="err"} 8

此时，检查日志将有助于进一步定位问题的根本原因。

查询 Prometheus

traces_span_metrics_duration_milliseconds_bucket
traces_span_metrics_calls_total

随着 Jaeger 接收到追踪数据，您应该看到这些计数器在递增。

检查日志

如果上述指标在 Prometheus 中存在，但未出现在 Monitor
选项卡中，则表示 Jaeger 期望在 Prometheus 中看到的指标与实际可用的指标之间存在差异。

可以通过提高日志级别来确认：

service:
  telemetry:
    ...
    logs:
      level: debug

输出类似以下的日志（已格式化以便阅读）：

2024-11-26T19:09:43.152Z debug metricsstore/reader.go:258 Prometheus query results
{
  "kind": "extension",
  "name": "jaeger_storage",
  "results": "",
  "query": "sum(rate(traces_span_metrics_calls_total{service_name =~ \"redis\", span_kind =~ \"SPAN_KIND_SERVER\"}[10m])) by (service_name,span_name)",
  "range": {
    "Start": "2024-11-26T19:04:43.14Z",
    "End": "2024-11-26T19:09:43.14Z",
    "Step": 60000000000
  }
}

此特定情况的解决方案是向指标后端配置传递参数，告诉 Jaeger
规范化指标名称，使其知道搜索 calls_total 和
duration_milliseconds_bucket，如下所示：

extensions:
  jaeger_storage:
    backends:
      ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090
          normalize_calls: true
          normalize_duration: true

检查 OpenTelemetry Collector 配置

如果 Jaeger 中出现错误 span，但没有对应的错误指标：

检查 Prometheus 中由 spanmetrics connector 生成的原始指标
（如上所列：calls、calls_total、duration_bucket 等）中，
该 span 所属的指标是否包含 status.code 标签。
如果没有 status.code 标签，请检查 OpenTelemetry Collector
配置文件，特别注意是否存在以下配置：
```
exclude_dimensions: ['status.code']
```
Jaeger 使用此标签来确定请求是否有错误。

检查 OpenTelemetry Collector

如果上述 latency_bucket 和 calls_total 指标为空，则可能
是 OpenTelemetry Collector 或其上游的配置问题。

故障排除时可以考虑以下问题：

OpenTelemetry Collector 是否配置正确？
- 参见：https://github.com/open-telemetry/opentelemetry-collector-contrib/tree/main/connector/spanmetricsconnector
OpenTelemetry Collector 能否访问 Prometheus 服务器？
服务是否正在向 OpenTelemetry Collector 发送 span？
- 参见：https://opentelemetry.io/docs/collector/troubleshooting/

服务/操作在 Monitor 选项卡中缺失

如果服务/操作在 Monitor 选项卡中缺失，但在 Jaeger
追踪搜索的服务和操作下拉菜单中可见，常见原因是
指标查询中使用了默认的 server span kind。

您看不到的服务/操作可能来自非 server
span kind 的 span，例如 client 或更糟糕的 unspecified。因此，这是一个数据
质量问题，应在应用埋点时设置 span kind。

默认使用 server span kind 的原因是为了避免在 server 和 client span kind 中
分别对入站和出站 span 进行重复计数。

执行指标查询时返回 403

如果日志中出现类似以下的错误：failed executing metrics query: client_error: client error: 403，
可能是 Prometheus 服务器需要 bearer token。

Jaeger 可以配置为在指标查询中传递 bearer token。可以通过 token_file_path: 属性定义 token：

extensions:
  jaeger_storage:
    backends:
      ...
    metric_backends:
      some_metrics_storage:
        prometheus:
          endpoint: http://prometheus:9090
          token_file_path: /path/to/token/file
          token_override_from_context: true
